ZDLP电子式电动单座调节阀 |
|
| 类别： |
电动调节阀 |
| 型号： |
ZDLP电子式电动单座调节阀 |
| 口径： |
DN20～200mm |
| 压力： |
1.6-6.4MPa |
| 材质： |
WCB 304 316 316L |
|
| 产品详细介绍 |
DLP电子式电动单座调节阀
概述
ZDLP型电子式电动单座调节阀由PSL系列和3810L系列电子式执行机构和单座调节阀组成。电源为220V.AC 50Hz，含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的（4-20mADC或1-5VDC）进行阀门的开度控制，达到调节介质压力流量、温度等目的。同时可以输出（4-20mADC或1-5VDC）阀位反馈信号。阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点，广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。
技术参数和性能
阀体
|
型式 |
直通单座铸造球型阀 |
|
公称通径 |
20、25、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
执行机构
|
型号 |
381LSA-08 |
381LSA-20 |
381 LSA -30 |
381 LSA -50 |
381 LSA -65 |
381 LSA -99 |
381 LSA -160 |
|
隔爆型号 |
381-08 |
381-20 |
381-30 |
381-50 |
381-65 |
381-99 |
381-160 |
|
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
|
工作速度(mm/S) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
|
环境温度：-25～+70℃ 环境湿度：≤95% |
阀作用型式
电关式(B)；电开式(K)
性 能
|
项目 |
技术指标 |
|
基本误差% |
±2.5 |
|
回差% |
≤2.0 |
|
死 区% |
≤1.0 |
|
始终点偏差% |
电开 |
|
始点 |
±2.5 |
|
终点 |
±2.5 |
|
电关 |
|
始点 |
±2.5 |
|
终点 |
±2.5 |
|
额定行程偏差% |
≤2.5 |
|
泄 露 量l/h |
0.1%×阀额定容量 |
|
可调范围R |
30:1 |
额定流量系数Kv、额定行程、配用 执行机构型号、允许压差
|
公称通径DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径dn(mm) |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
8 |
13 |
22 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
|
配用执行机构型号 |
381LSA /381-20 |
381LSA /381-30 |
381LSA /381-50 |
381LSA /381-65 |
|
允许压差(Mpa) |
3.0 |
2.0 |
1.8 |
1.05 |
1.16 |
0.67 |
0.47 |
0.39 |
0.26 |
0.16 |

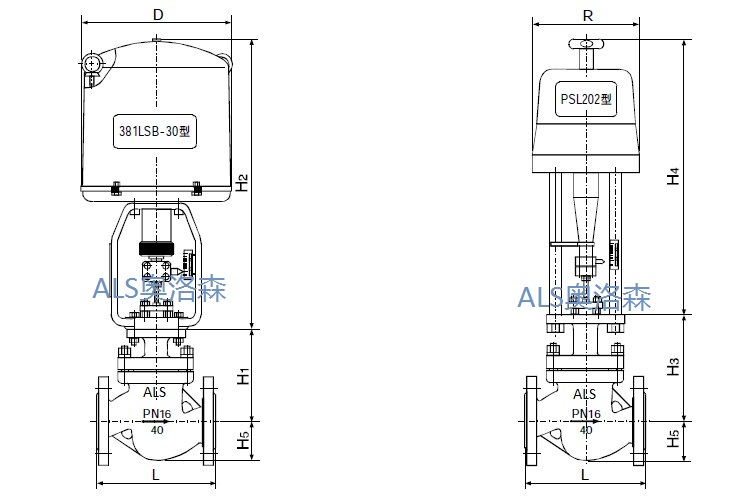

外形尺寸
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN64 |
206 |
210 |
251 |
251 |
286 |
311 |
337 |
394 |
457 |
508 |
650 |
|
D |
225 |
225 |
225 |
225 |
225 |
255 |
255 |
255 |
310 |
310 |
310 |
|
R |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
177 |
226 |
226 |
226 |
|
H1 |
PN16/40 |
128 |
128 |
152 |
152 |
160 |
205 |
205 |
208 |
273 |
330 |
364 |
|
PN64 |
140 |
140 |
160 |
160 |
180 |
210 |
210 |
220 |
290 |
340 |
370 |
|
H3 |
PN16/40 |
144 |
144 |
172 |
172 |
180 |
232 |
232 |
235 |
300 |
357 |
391 |
|
PN64 |
156 |
156 |
180 |
180 |
200 |
237 |
237 |
247 |
317 |
367 |
397 |
|
H2 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
H4 |
459 |
459 |
459 |
459 |
459 |
520 |
520 |
520 |
570 |
570 |
570 |
|
H5 |
PN16/40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 | |
|
| |
|
|
|
|
