DHLS电动小口径单座调节阀

概述

DHLS电动小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。

调节阀的泄漏量符合ANSI Bl6.104标准。

产品符合GB/T4213-92、JB/T7387-94 。

技术参数和性能
阀体

型式			直通单座铸造球型阀
公称通径			25、25mm
公称压力			ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式	法兰连接		FF、RF、RJ、LG、沟槽型、嵌入型
	法兰标准		JIS B2201-1984、ANSI B16.5-1981、JB79-59等
	焊接连接		嵌接焊SW
材料			铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖		常温型(P)	-17～+230℃
		伸长I型(EI)	-45～-17℃ +230～+566℃
		伸长II型(EII)	-100～-45℃
		伸长III型(EIII)	-196～-100℃
		注：工作温度不准超过各种材料的允许范围。
压盖型式			螺栓压紧式
填料			V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式		单座柱塞型阀芯

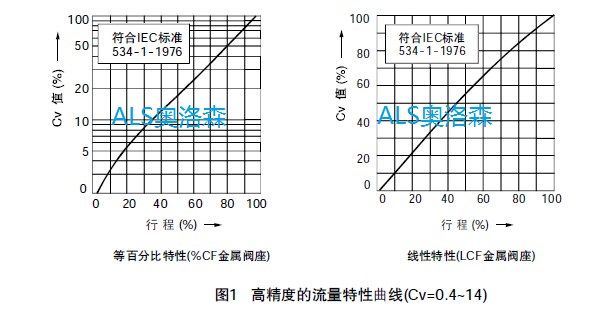

流量特性	金属阀座	等百分比特性(%CF)和线性特性(LCF)，参考图1和图3 Cv值从0.04~14的高精度流量特性符合IEC534-1-1976标准

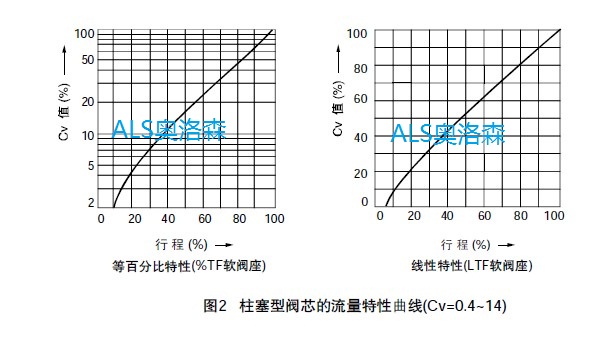

	软阀座	等百分比特性(%TF)和线性特性(LTF)，参考图2和图3
	注：关于聚四氟乙烯阀座的工作温度和压差，请参考图5
材料		不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构

型式		DKZ系列电动执行机构、361L系列电子式电动执行机构、 SKZ系列电子式电动执行机构、PSL系列电子式电动执行机构
输入信号	DKZ执行机构	Ⅱ型0～10mA·DC（输入电阻200Ω）；Ⅲ型4～20mA·DC（输入电阻250Ω）
	361L执行机构	4～20mA·DC或1～5V（输入电阻250Ω）
	SKZ执行机构	4～20mA·DC或1～5V DC
	PSL执行机构	4～20mA·DC
电源电压	DKZ执行机构	220V，50Hz
	361L执行机构	220V，50/60Hz
	SKZ执行机构	单相控制220V·50Hz，
	PSL执行机构	单相控制220V·50Hz；三相控制380V，50Hz
手动机构		DKZ执行机构：手轮； 361L执行机构: 离合式； SKZ执行机构: 手轮； PSL执行机构: 手轮

阀作用型式

电关式(B)；电开式(K)

性能

流量特性

典型的流量特性曲线

法兰距(mm)

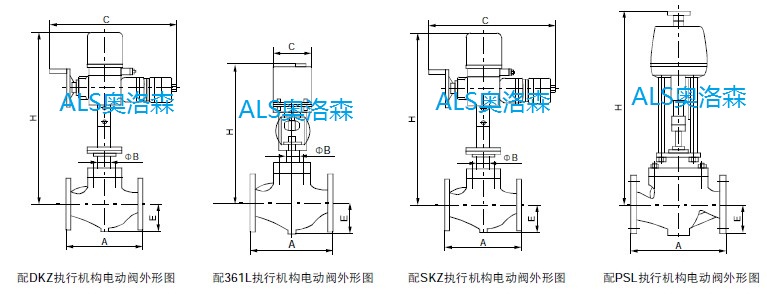

外形尺寸(mm)
