概述
ZDGT电动隔膜调节阀由PSL系列和3810系列直行程电动执行机构和隔膜阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大且无泄漏，在许用压差范围内可作切断阀用。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。
技术参数
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
允许压差(MPa) |
1.0 |
0.89 |
1.0 |
1.0 |
1.0 |
1.0 |
1.0 |
0.6 |
0.38 |
0.15 |
0.057 |
|
额定流量系数Kv |
8 |
12 |
16 |
38 |
60 |
68 |
90 |
150 |
300 |
500 |
600 |
1200 |
2000 |
|
公称压力(MPa) |
1.0 |
|
行程(mm) |
10 |
16 |
25 |
40 |
60 |
|
流量特性 |
近似快开（调节式） |
|
法兰尺寸 |
铸铁法兰按JB78-59，铸钢法兰按JB79-59 |
|
配用电动执行机构型号 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
|
381L |
381LSA-08
381LXA-08 |
381LSA-20 |
381LSB-30 |
381LSB-50 |
381LSC-65 |
|
防爆型 |
381LXA-20 |
381LXB-30 |
381LXB-50 |
|
执行机构主要技术参数
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08
381LXA-08 |
1000 |
800
800 |
0.25 |
4.2
4.2 |
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：IP67
带手轮
|
电源：AC220V 50Hz
输入信号：DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号：DC4～20mA
防护等级：相当IP55
隔爆标志：ExdⅡBT4
带手柄 |
|
202 |
381LSA-20
381LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1
2.1 |
|
204 |
381LSB-30
381LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5
3.5 |
|
208 |
381LSB-50
381LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7
1.7 |
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
性能指标
|
项目 |
指标值 |
|
基本误差％ |
≤±3.5 |
|
回差％ |
≤2.5 |
|
死区％ |
≤3.0 |
|
始终点偏差％ |
±2.5 |
|
额定行程偏差％ |
±2.5 |
|
纯滞后 |
≤IS |
|
允许泄量L/H |
橡胶隔膜片“0”，聚四乙烯隔膜为0.5％×阀额定容量（许用压差下的水） |
|
绝缘电阻 |
不小于20M |
|
阻尼特性 |
不大于3周半 |
阀体衬里和隔膜材料的组合
|
阀体材料 |
衬里材料 |
隔膜材料 |
使用温度 |
适用场合 |
|
铸铁HT200 |
无 |
氯丁橡胶 |
0～65℃ |
无腐蚀性介质，水及研磨剂，泥浆类介质 |
|
铸铁HT200 |
PCTFE |
PCTFE |
-15～150℃ |
强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质 |
|
ZG230-450 |
PCTFE |
PCTFE |
-15～150℃ |
强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质 |
|
铸不锈钢
ZG1Cr18Niti |
无 |
氟橡胶 |
-20～150℃ |
一般酸、碱有机溶剂等介质 |

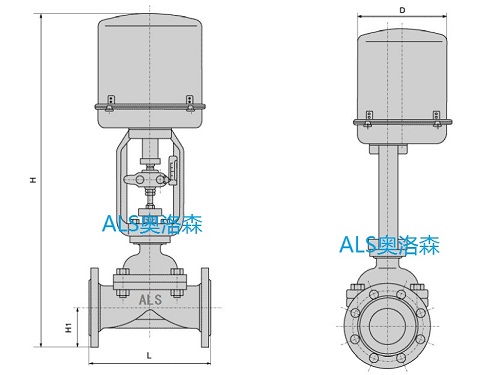

外形尺寸
|
公通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
|
L(mm) |
145 |
155 |
190 |
210 |
240 |
270 |
355 |
451 |
600 |
720 |
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
|
配PSL |
H(mm) |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
|
D(mm) |
176 |
225 |
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
|
配381L |
H(mm) |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
|
D(mm) |
225 |
310 |
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
|
