	名称：	ZMA/BN气动薄膜双座调节阀
	类别：	气动调节阀
	型号：	ZMA/BN
	口径：	DN25～300mm
	压力：	1.6-6.4MPa
	材质：	WCB 304 316 316L

产品详细介绍

概述

ZMA/BN气动薄膜双座调节阀，由气动薄膜多弹簧执行机构和双座阀组成。
用新型ZHAB多弹簧执行机构代替老式ZMAB执行机构，具有高度低、重量轻、安装维修简便等优点。
双座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。
适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

技术参数和性能

阀体

型式	直通双座铸造球型阀
公称通径	25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

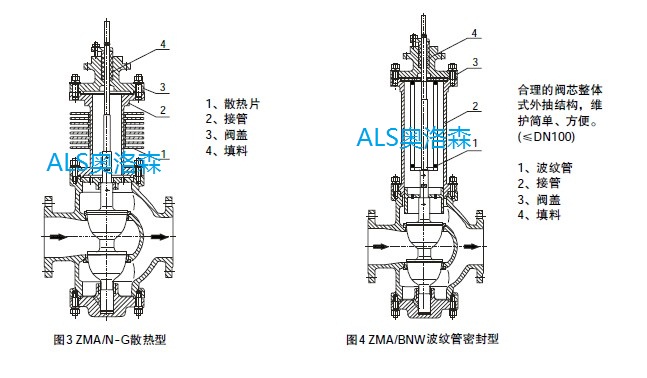

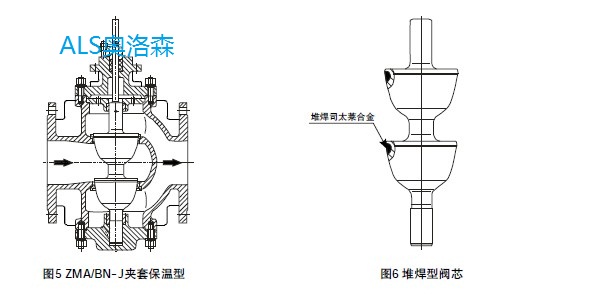

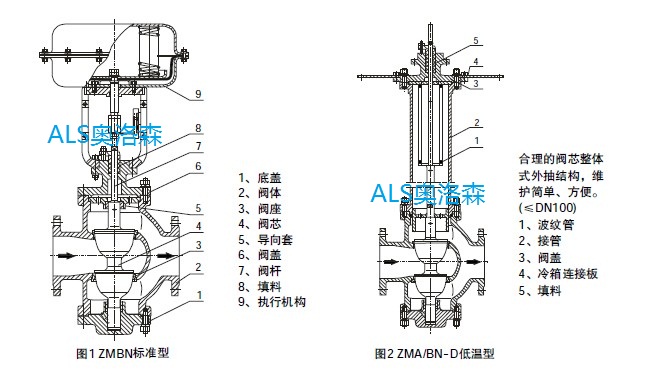

结构形式	（详见图1～图5）

阀内组件

阀芯型式	双座柱塞型阀芯
流量特性	等百分比特性和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

执行机构

型式	ZHA/B多弹簧簿膜执行机构
型号	ZHA/B-22	ZHA/B-23	ZHAB-34	ZHA/B-45	ZHA/B-56
有效面积cm2	350	350	560	900	1400
行程mm	10、16	25	40	40、60	100
弹簧范围Kpa	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃

阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)

附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			≤3.0	≤1.0
死区%			≤3.0	≤0.4
始终点差%	气开	始点	±2.5	±1.0
		终点	±5.0	±1.0
	气关	始点	±5.0	±1.0
		终点	±2.5	±1.0
额定行程偏差%			≤2.5
泄露量l/h			0.01%×阀额定容量
可调范围R			30:01

额定流量系数Kv、额定行程、配用执行机构型号、允许压差

公称通径DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	10	16	25	40	72	100	160	250	400	630	1000	1600
额定行程L(mm)	16		25		40			60			100
配用执行机构型号	ZHA/B-22		ZHA/B-23		ZHA/B-34			ZHA/B-45			ZHA/B-56

注:1、允许压差确定依据:）标准弹簧20-100KPa；2）阀关闭P2=0； 3）流向为底进高出；
2、对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变,若大于1.0MPa则取1.0 MPa。

允许压差

公称通径DN(mm)			25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dN(mm)			25	32	40	50	65	80	100	125	150	200	250	300
执行机构			ZHA(B)-22	ZHA(B)-23			ZHA(B)-34			ZHA(B)-45			ZHA(B)-56
作用方式	气源压力 (Kpa)	弹簧范围 (Kpa)	允许压差 △P(MPa)
气关	140	20~100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2	1.7
	250	20~100	6.4								5.3	4.8	4.6	3.9
	400	40~200	6.4
气开	140	20~100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.75	2.7	2.15	2	1.7
	250	40~200									5.3	4.8	4.6	3.9
	400	80~240	6.4

注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。

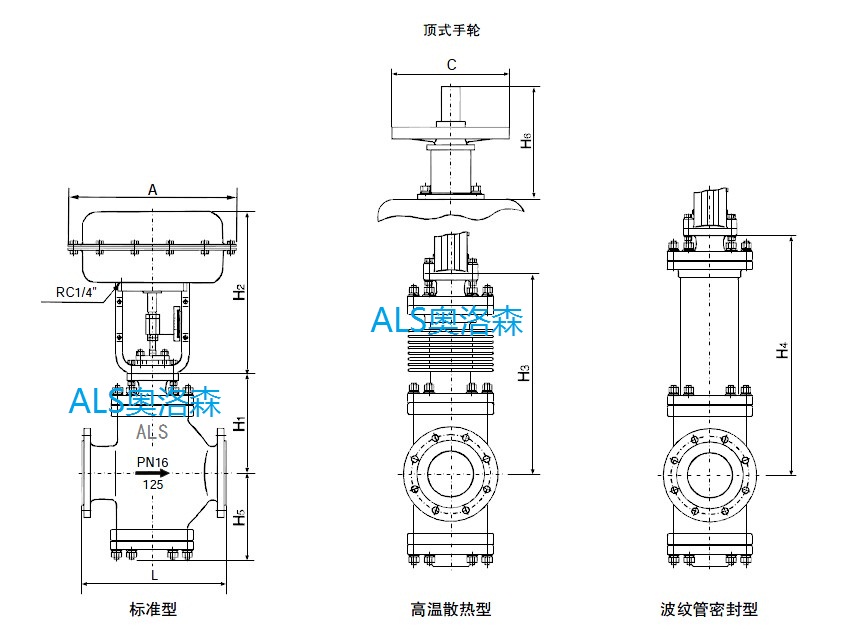

外形尺寸及重量

公称通径		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/40	185	200	220	250	275	300	350	410	450	550	640	720
L	PN64	200	210	235	265	295	320	370	440	475	570	670	750
A		285	285	285	285	360	360	360	470	470	470	580	580
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
H1	PN64	165	175	185	205	245	255	270	335	365	430
H2		298	298	298	298	380	380	380	510	510	510
H3	PN16/40	235	247	256	268	364	384	394	465	470	540
	PN64	245	265	268	278	381	390	400	470	485	540
H4	PN16/40	364	425	430	445	660	680	690	748	740	780
H4	PN64	364	425	435	450	665	690	700	750	750	795
H5		120	120	140	145	190	210	220	270	280	320	440	475
C		220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	236	236	236	310	310	310
重量(kg)	PN16/40	26	28	37	43	67	71	88	136	168	260
重量(kg)	PN64	30	35	47	58	84	88	109	179	202	305
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。 2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/40	185	200	220	250	275	300	350	410	450	550	640	720
L	PN64	200	210	235	265	295	320	370	440	475	570	670	750
A		285	285	285	285	360	360	360	470	470	470	580	580
H1		700	700	700	700	700	700	700	700	700	700	700	700
H2		258	280	280	280	360	360	360	435	435	435
H3		88	88	88	88	94	94	94	110	110	110
H5		120	120	140	145	190	210	220	270	280	320	440	475
D1	PN16/40	230	250	270	305	342	375	430	490	556	665
D1	PN64	270	305	342	375	430	490	556	665	665	765
D2	PN16/40	310	335	355	390	430	465	520	585	660	770
D2	PN64	355	390	430	465	520	585	600	770	770	890
h		15	15	15	15	18	18	18	20	20	20
n-d	PN16/40	8-12	8-12	8-14	8-14	10-14	14-14	12-16	14-16	16-16	18-16
n-d	PN64	8-14	8-14	10-14	10-14	12-16	14-16	16-16	18-16	18-16	18-16
Y		45	60	65	75	90	104	135	165	195	245
C		220	220	220	220	270	270	270	320	320	320
H6		180	180	180	180	236	236	236	310	310	310
重量(kg)		51	55	65	74	95	110	149	218	295	325
注：1、保温长度以700mm为例，表中重量为PN16数据，也可安装侧装式手轮。 2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

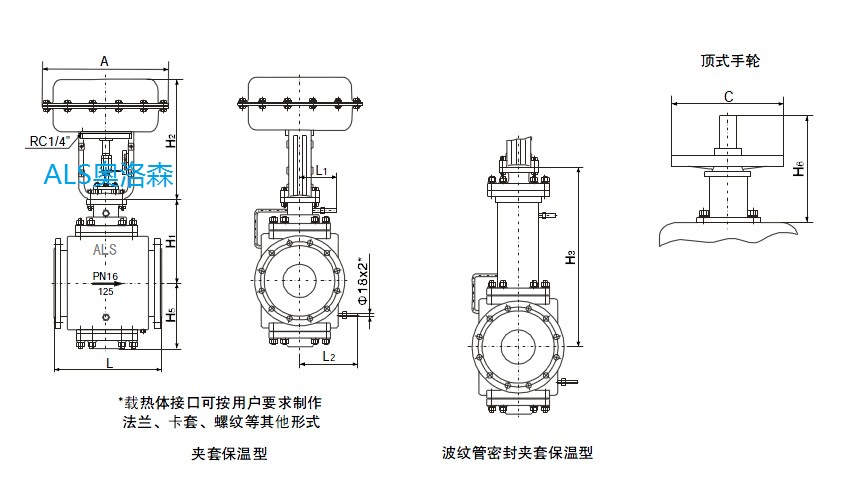

公称通径	25	32	40	50	65	80	100	125	150	200	250	300
L	185	200	220	250	275	300	350	410	450	550	640	720
A	285	285	285	285	360	360	360	470	470	470
H1	178	200	205	221	255	270	280	366	375	440
H2	298	298	298	298	380	380	380	510	510	510
H3	245	250	260	270	370	390	400	470	485	540
H5	140	165	170	180	225	245	265	335	360	430
L1	101	108	108	108	123	123	123	140	140	140
L2	126	126	130	141	156	170	180	200	220	265
C	220	220	220	220	270	270	270	320	320	320
H6	180	180	180	180	236	236	236	310	310	310
法兰规格DN	40	50	65	80	100	125	150	200	250	300
重量(kg)	32	37	49	59	86	90	111	188	205	315
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。 2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
