产品用途

弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

产品特点

1、平底式阀座，不出现污物堆积，使密封更可靠

2、阀瓣整体包丁腈橡胶

3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境

4、体积小，重量轻，便于安装和维修

5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水

型号		Z45X-10	Z45X-16
工作压力（MPa）		1.0	1.6
适用温度（℃）		≤80
适用介质		水
材料	阀体、阀盖	灰铸铁
	闸板	铸铁包橡胶
	阀杆	不锈钢
	密封面	阀体：本体，闸板：橡胶
	填料	丁腈橡胶

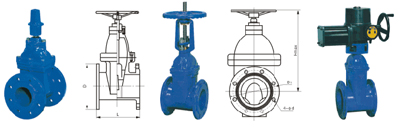

公称通径	主要外形尺寸和连接尺寸
	L	D		D1		D2		b-f	Z-d	地下闸阀A	地下闸阀K	H	D0
Z45X/RVCX-10   SZ45X/RVHX-10
40	165		145		110		85	18-3	4-18	65	32	300	180
50	180		160		125		100	20-3	4-18	65	32	345	180
65	195		180		145		120	20-3	4-18	65	32	376	180
80	210		195		160		135	22-3	4-18	65	32	417	200
100	230		215		180		155	22-3	8-18	65	32	460	200
125	255		245		210		185	24-3	8-18	65	32	525	240
150	280		280		240		210	24-3	8-23	65	32	567	240
200	330		335		295		265	26-3	8-23	65	32	705	320
250	380		390		350		320	28-3	12-23	65	32	800	320
300	420		440		400		368	28-4	12-23	65	32	886	400
350	450		500		460		428	30-4	16-23	70	48	968	400
400	480		565		515		482	32-4	16-25	70	48	1090	500
450	510		615		565		532	32-4	20-25	70	48	1175	500
500	540		670		620		585	34-4	20-25	70	48	1414	720
600	600		780		725		685	36-5	20-30	70	48	1593	720
Z45X/RVCX-16   SZ45X/RVHX-16
40	165		145		110		85	18-3	4-18	65	32	300	160
50	180		160		125		100	20-3	4-18	65	32	345	180
65	195		180		145		120	20-3	4-18	65	32	376	180
80	210		195		160		135	22-3	8-18	65	32	417	200
100	230		215		180		155	22-3	8-18	65	32	460	200
125	255		245		210		185	24-3	8-18	65	32	525	240
150	280		280		240		210	24-3	8-23	65	32	567	240
200	330		335		295		265	26-3	12-23	65	32	705	320
250	380		405		355		320	30-3	12-25	65	32	800	320
300	420		460		420		375	30-4	12-25	65	32	886	400
350	450		520		470		435	34-4	16-25	70	48	968	400
400	480		580		525		485	36-4	16-30	70	48	1090	500
450	510		640		585		545	40-4	20-30	70	48	1175	500
500	540		705		650		608	44-4	20-34	70	48	1414	720
600	600		840		770		718	48-5	20-41	70	48	1593	720
