现在的位置：首页--产品总汇--无分类--压差旁通平衡阀 |
|
 |
名称： |
压差旁通平衡阀 |
|
| 类别： |
无分类 |
| 型号： |
800X |
| 口径： |
DN50～900mm |
| 压力： |
1.0～2.5MPa |
| 材质： |
铸铁 WCB 不锈钢 |
|
| 产品详细介绍 |
产品用途
800X 压差旁通平衡阀用于空调系统供回水之间以平衡压差的阀门，可提高系统的利用率，保持压差的准确恒定值，并可最大限度地降低系统的噪音，以及过大压差对设备造成的损坏。800X 压差旁通平衡阀优越于其它平衡阀，它不需其它执行机械，完全靠介质自身的压力差来达到系统平衡之功能，节约能源及安装场地空间。
性能规范
|
公称压力 |
PN:1.0、1.6、2.5MPa |
|
公称通径 |
隔膜式：DN20～450mm、活塞式：DN500～900mm |
|
适用介质 |
水 |
|
法兰标准 |
GB/T 17241.6-1998、GB/T 9113.1-2000 |
|
适用温度 |
0~80℃ |
|
试验标准 |
GB/T 12245 |
主要外形和连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
203 |
216 |
241 |
292 |
330 |
350 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
160 |
180 |
200 |
270 |
310 |
320 |
370 |
430 |
480 |
525 |
580 |
635 |
|
H |
610 |
625 |
642 |
750 |
808 |
864 |
1135 |
1185 |
1325 |
1385 |
1445 |
1445 |

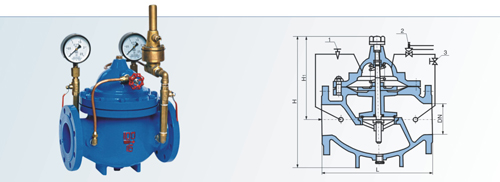

结构图片

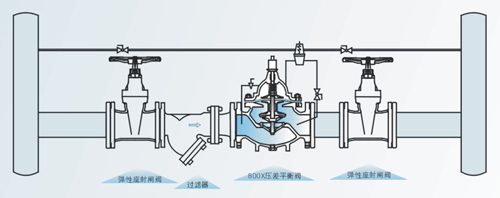

安装示意图
|
|
| |
|
|
|
|
