产品用途
100X 型 PN10~PN25 遥控浮球阀能有效的控制水塔或水箱液面，适合时切断或打开阀芯输入水流或阻止水流外泄，液位控制准确，水位不受压力波动干扰，开闭紧密不漏水，浮球灵活，维护保养简单。适用于高层建筑中的水箱，水池，水塔的自动供水系统。
产品特点
1、遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度
2、遥控浮球阀直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠
性能参数
|
型号 |
100X-10 |
100X-16 |
100X-25 |
|
工作压力（MPa） |
1.0 |
1.6 |
2.5 |
|
适用温度（℃） |
0～80 |
|
适用介质 |
水 |
|
材料 |
阀体、阀盖 |
铸铁 |
|
阀杆 |
铬不锈钢 |
|
阀座、阀盘 |
青铜 |
|
膜片 |
丁晴橡胶 |
主要外形和连接尺寸
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
212 |
212 |
212 |
212 |
265 |
310 |
350 |
460 |
520 |
570 |
695 |
780 |
905 |
1025 |
1080 |
1030 |
|
H |
179 |
179 |
179 |
210 |
210 |
215 |
245 |
305 |
365 |
415 |
510 |
560 |
658 |
696 |
735 |
735 |

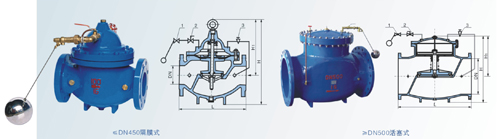

结构图片

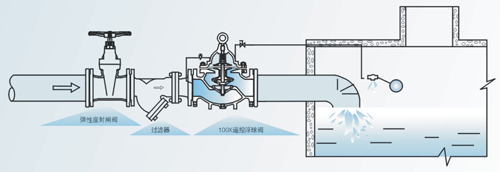

安装示意图
|
