产品用途
L741X（400X）型 PN10~PN25 流量控制阀是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。
产品特点
1、本产品一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，最大限度地减小能量在节流过程中的损失
2、本产品控制灵敏度高，安全可靠，调试简便，使用寿命长
性能参数
|
型号 |
L741X-10 |
L741X -16 |
L741X -25 |
|
工作压力（MPa） |
1.0 |
1.6 |
2.5 |
|
适用温度（℃） |
0～80 |
|
适用介质 |
水 |
|
材料 |
阀体、阀盖 |
铸铁 |
|
阀杆 |
铬不锈钢 |
|
阀座、阀盘 |
青铜 |
|
膜片 |
丁晴橡胶 |
主要外形和连接尺寸
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
|
H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |

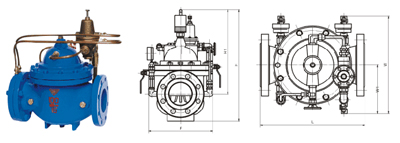

结构图片

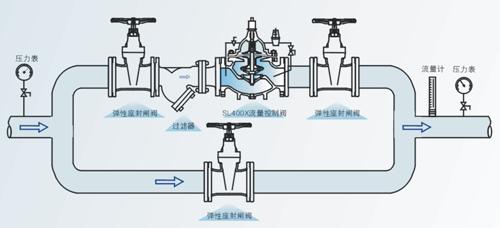

安装示意图
|
