固定球阀
产品概述
三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到较小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能良好等。具有性能优良，可靠性高，用途广泛，价格合理等优点。
适用范围
Q347F 固定球阀适用于：化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
主要性能规范
|
试验压力（Mpa） |
公称压力（Mpa） |
压力级（Class） |
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
|
气密试验 |
0.5-0.7 |
|
工作温度 |
PTEE≤150℃ PPL E≤300℃ 碳纤≤350℃ |
|
适用介质 |
C：水、油、蒸气 P：硝酸类（温度≤200℃ ） R：醋酸类（温度≤200℃ ） |
主要零件材质
|
零件名称 |
材料 |
|
材料代号 |
Ｃ |
Ｌ |
Ｐ |
Ｒ |
|
阀体 阀盖 |
WCB |
ZGOOCr17Ni14Mo2（CF3M） |
ZG1Cr18Ni9Ti（CF8） |
ZG1Cr18Ni12Mo2Ti（CF8M） |
|
球体 |
2Cr13 |
ZGOOCr17Ni14Mo2（CF3M） |
ZG1Cr18Ni9Ti（CF8） |
ZG1Cr18Ni12Mo2Ti（CF8M） |
|
阀杆 |
2Cr13 |
316L |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
阀座密封面 |
PTFE、碳素纤维＋PTFE、对位聚苯 |
|
螺柱 螺母 |
35 35CrMoA（B7） 45（2H） |
2Cr13（420） 1Cr18Ni9 1Cr17Ni2（431） |
|
填料 |
PTFE、柔性石墨 |

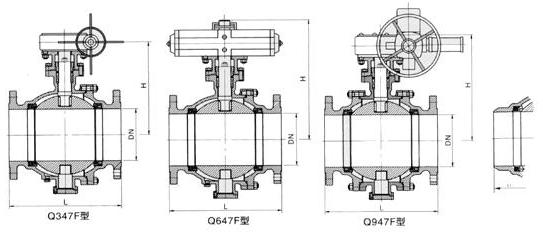

主要尺寸及重量
|
公称压力MPa |
公称
通径 |
L |
H(mm) |
重量(kg) |
|
mm |
mm |
Q47 |
Q347 |
Q647 |
Q947 |
Q47 |
Q347 |
Q647 |
Q947 |
Q67 |
Q367 |
Q667 |
Q967 |
|
1.6 |
100 |
229 |
178 |
|
416 |
470 |
45 |
|
78 |
85 |
40 |
|
73 |
80 |
|
125 |
356 |
152 |
|
542 |
520 |
58 |
|
107 |
120 |
50 |
|
100 |
110 |
|
150 |
394 |
|
205 |
572 |
538 |
|
117 |
145 |
180 |
|
100 |
130 |
160 |
|
200 |
457 |
|
398 |
736 |
580 |
|
185 |
220 |
245 |
|
155 |
200 |
220 |
|
250 |
533 |
|
495 |
890 |
637 |
|
245 |
280 |
300 |
|
215 |
255 |
280 |
|
300 |
610 |
|
580 |
910 |
683 |
|
395 |
450 |
445 |
|
345 |
415 |
400 |
|
350 |
686 |
|
625 |
1020 |
796 |
|
516 |
570 |
585 |
|
500 |
520 |
540 |
|
400 |
762 |
|
720 |
1080 |
842 |
|
756 |
920 |
860 |
|
700 |
920 |
805 |
|
450 |
864 |
|
770 |
1120 |
874 |
|
958 |
1140 |
1075 |
|
900 |
1140 |
1010 |
|
500 |
914 |
|
840 |
1150 |
904 |
|
1200 |
1360 |
1310 |
|
1100 |
1360 |
1240 |
|
600 |
1067 |
|
1050 |
1210 |
1120 |
|
1500 |
1620 |
1450 |
|
1400 |
1620 |
1360 |
|
700 |
1245 |
|
1100 |
1300 |
1218 |
|
1800 |
1930 |
1810 |
|
1680 |
1930 |
1710 |
|
800 |
1397 |
|
1150 |
1460 |
1328 |
|
2100 |
2250 |
2010 |
|
1980 |
2250 |
1910 |
|
2.5 |
100 |
305 |
178 |
|
416 |
470 |
50 |
|
85 |
100 |
50 |
|
80 |
90 |
|
125 |
381 |
252 |
|
542 |
520 |
65 |
|
115 |
135 |
65 |
|
110 |
130 |
|
150 |
403 |
|
205 |
572 |
538 |
|
125 |
165 |
195 |
|
110 |
150 |
180 |
|
200 |
502 |
|
398 |
736 |
580 |
|
195 |
240 |
265 |
|
175 |
220 |
245 |
|
250 |
568 |
|
495 |
890 |
637 |
|
265 |
300 |
320 |
|
240 |
275 |
295 |
|
300 |
648 |
|
580 |
910 |
684 |
|
415 |
475 |
460 |
|
385 |
445 |
430 |
|
350 |
762 |
|
625 |
1020 |
796 |
|
535 |
590 |
595 |
|
490 |
545 |
550 |
|
400 |
838 |
|
720 |
1080 |
842 |
|
885 |
945 |
880 |
|
830 |
890 |
825 |
|
450 |
914 |
|
770 |
1120 |
874 |
|
985 |
1160 |
1095 |
|
920 |
1100 |
1035 |
|
500 |
991 |
|
840 |
1150 |
904 |
|
1230 |
1380 |
1340 |
|
1160 |
1310 |
1270 |
|
600 |
1143 |
|
1050 |
1210 |
1120 |
|
1520 |
1640 |
1470 |
|
1430 |
1950 |
1380 |
|
700 |
1245 |
|
1100 |
1300 |
1218 |
|
1825 |
1950 |
1830 |
|
1725 |
1850 |
1730 |
|
800 |
1397 |
|
1150 |
1460 |
1328 |
|
2130 |
2270 |
2030 |
|
2010 |
2160 |
1920 |
|
