对夹双瓣旋启式止回阀
产品特点
1、水锤压力小、阀瓣行程短、且有弹簧辅助关闭、关阀速度快。H76W与H76H型的水锤压力只有H44H型的1/2—1/5。

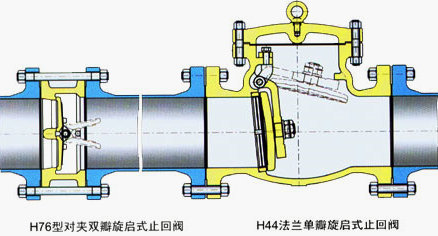

2、结构长度很短、体积小、重量轻、为阀门的安装、搬运、存放及管道在布置带来很大的便利，并能大量节约材料、降低造价。H76型的结构长度只有H44H 的1/4～1／10；H76型的重量只有H44型的l／4～1／10；流体阻力小，流体阻力系数为2.6～0.7，随着阀门口径的增大，流体组力系数减 小。
3、可水平安装或垂直安装，重量轻．不必为阀门设置支座。
4、开启压力很小，阀瓣在很小的压差下就能完全打开。
5、阀门为整体结构、简单紧凑，阀门关闭时冲击力注，水锤压力小，阀门帮命长，可靠性高。
结构形式
H76W型不锈钢对夹双瓣旋启式止回阀、H76H型碳钢对夹双瓣旋启式止回阀。
H76H双瓣旋启式对夹止回阀外形与H77H蝶形止回阀相似，蝶形止回阀为单瓣结构。
材料及主要参数
|
配管
法兰 |
公称
压力 |
常规产品型号 |
|
JB/T74～90
GB/T9112
～9124
HG50592
～20614 |
1.0MPa |
H76H-10C |
H76W-10P |
H76W-10P8 |
H76W-10P3 |
H76W-10R |
H76W-10R8 |
H76W-10R3 |
|
1.6MPa |
H76H-16C |
H76W-16P |
H76W-16P |
H76W-16P3 |
H76W-16R |
H76W-16R8 |
H76W-16R3 |
|
2.5MPa |
H76H-25 |
H76W-25P |
H76W-25P8 |
H76W-25P3 |
H76W-25R |
H76W-25R8 |
H76W-25R3 |
|
4.0MPa |
H76H-40 |
H76W-40P |
H76W-40P8 |
H76W-40P3 |
H76W-40R |
H76W-40R8 |
H76W-40R3 |
|
6.3MPa |
H76H-63 |
H76W-63P |
H76W-63P8 |
H76W-63P3 |
H76W-63R |
H76W-63R8 |
H76W-63R3 |
|
10.0MPa |
H76H-100 |
H76W-100P |
H76W-100P8 |
H76W-100P3 |
H76W-100R |
H76W-100R8 |
H76W-100R3 |
|
13.0MPa |
H76H-160 |
H76W-160P |
H76W-160P8 |
H76W-160P3 |
H76W-160R |
H76W-160R8 |
H76W-160R3 |
|
20.0MPa |
H76H-200 |
H76W-200P |
H76W-200P8 |
H76W-200P3 |
H76W-200R |
H76W-200R8 |
H76W-200R3 |
|
25.0MPa |
H76H-250 |
H76W-250P |
H76W-250P8 |
H76W-250P3 |
H76W-250R |
H76W-250R8 |
H76W-250R3 |
|
主要零
件材料 |
阀体 |
WCB
（A105） |
ZG1Cr18
Ni9Ti |
CF8（304） |
CF3（304L） |
ZG1Cr18
Ni12Mo2Ti |
CF8M
（316） |
CF3M
（316L） |
|
阀擗 |
CF8 |
CF8 |
CF8 |
CF3 |
CF9M |
CF8M |
CF3M |
|
目轴 |
2Cr13 |
1Cr18
Ni9Ti |
0Cr18
Ni9 |
00Cr19
Ni10 |
ZG1Cr18
Ni12Mo2Ti |
0Cr17
Ni12Mo2 |
00Cr17
Ni14Mo2 |
|
弹簧 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
00Cr19Ni10 |
00Cr17
Ni14Mo2 |
00Cr17
Ni14Mo2 |
00Cr17
Ni14Mo2 |
|
适用工况 |
适月
介质 |
水、蒸汽
、油品等 |
硝酸等腐蚀性介质 |
强氧化
性介质 |
醋酸等腐蚀性介质 |
屎素等腐
蚀性介质 |
|
适用温
度（℃） |
-29～425 |
-196～540 |
-196～425 |
-196～540 |
-196～455 |
|
注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹止回阀型号编制方法。 |
流体力学性能
|
公称通径 |
阀门全开启时的流体阻力系数 |
常温下阀门全开启时的水流量系数 |
流体的流向 |
|
|
DN |
DNS |
|
|
Kv(m3／h) |
CV(U.S) |
CV(U.K) |
↑ |
→ |
|
|
开启压力近似值KPa |
|
|
50 |
5 |
2.6 |
63 |
74 |
62 |
2 |
1 |
|
|
65 |
21/2 |
2.4 |
109 |
128 |
107 |
2 |
1 |
|
|
80 |
3 |
2.3 |
172 |
201 |
169 |
2 |
1 |
|
|
100 |
4 |
2.0 |
289 |
338 |
283 |
2 |
1 |
|
|
125 |
5 |
1.8 |
476 |
557 |
466 |
2 |
1 |
|
|
150 |
6 |
1.5 |
750 |
878 |
735 |
2 |
1 |
|
|
200 |
8 |
1.3 |
1432 |
1675 |
1403 |
2 |
1 |
|
|
250 |
10 |
1.2 |
1330 |
2726 |
2283 |
2 |
1 |
|
|
300 |
12 |
1.0 |
3676 |
4301 |
3602 |
2 |
1 |
|
|
350 |
14 |
0.9 |
5274 |
6171 |
5169 |
2 |
1 |
|
|
400 |
16 |
0.8 |
7306 |
8548 |
7160 |
3 |
1 |
|
|
450 |
18 |
0.8 |
9246 |
10818 |
9061 |
3 |
1 |
|
|
500 |
20 |
0.8 |
11415 |
13356 |
11187 |
3 |
1 |
|
|
600 |
24 |
0.7 |
17573 |
20560 |
17222 |
3 |
1 |
|
|
700 |
28 |
0.7 |
23919 |
27985 |
23441 |
4 |
1 |
|
|
750 |
30 |
0.7 |
27458 |
32126 |
26909 |
4 |
1 |
|
|
800 |
32 |
0.7 |
31241 |
36552 |
30316 |
4 |
1 |
|
|
900 |
36 |
0.7 |
39539 |
46261 |
38748 |
4 |
1 |
|
|
1000 |
40 |
0.7 |
48814 |
57112 |
47838 |
4 |
1 |
|
|
1050 |
42 |
0.7 |
53817 |
62966 |
52741 |
4 |
1 |
|
|
1200 |
48 |
0.7 |
70292 |
82242 |
68886 |
4 |
1 |
|
