V230/V231自力式压力调节阀由阀体、阀座、阀芯部件等组成，是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品，可用于非腐蚀性的液体、气体和蒸汽等介质的压力控制装置。和ZZY相比,控制弹簧由于离阀体较远,不易受介质温度而影响,以及更易于更换或调整弹簧的特点。广泛用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品有公称压力PN1.6、4.0MPa，公称通径范围20～300mm，使用温度≤350℃。多种多样的品种可供选择。
主要零件材料
阀体：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜盖：A3、1Cr18Ni9Ti
填料：聚四氟乙烯、柔性石墨
膜片：丁腈橡胶、耐油橡胶、氟橡胶
主要技术参数
|
公称通径DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
额定行程L（mm） |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 |
|
公称压力PN（MPa） |
1.6、4.0 |
|
压力调节范围（KPa） |
15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、600～1500、1000～2500 |
|
固有流量特质 |
快开 |
|
调节精度（%） |
±5 |
|
使用温度（℃） |
≤350 |
|
允许泄漏量 |
硬密封(L/h) |
单座：≤10-4×阀额定容量（Ⅳ级）、双座和套筒：≤5×10-3阀额定容量（Ⅱ级） |
|
软密封(m1/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
6.75 |
11.10 |
16.0 |
|
减压比 |
最大 |
10 |
|
最小 |
1.25 |
安装方式说明
介质温度＞80℃时阀倒装

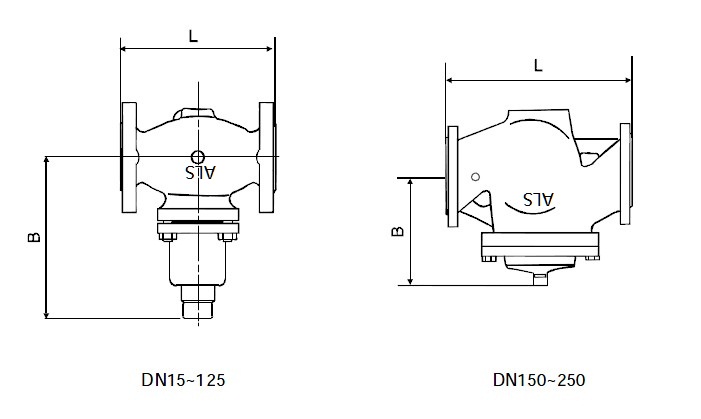

V230/V231调节阀尺寸及重量
|
公称通径 mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
L mm |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
B mm |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
295 |
325 |
372 |
|
大约重量 kg |
6.7 |
9.7 |
13 |
14 |
17 |
29 |
33 |
60 |
70 |
80 |
140 |
220 |

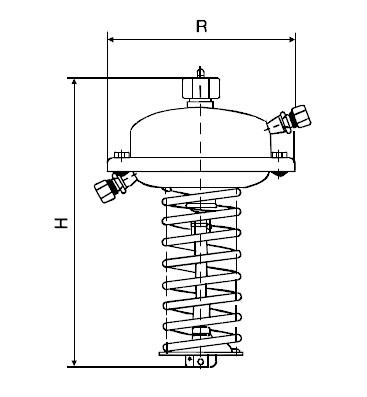

执行器尺寸及重量
|
有效面积 cm 2 |
32 |
80 |
250 |
630 |
|
D mm |
172 |
172 |
263 |
380 |
|
H mm |
435 |
430 |
470 |
520 |
|
大约重量 kg |
7.5 |
7.5 |
13 |
28 |
|
