| 脉冲电磁阀 |
现在的位置：首页--产品总汇--脉冲电磁阀--DMFZ直角式脉冲电磁阀 |
|
 |
名称： |
DMFZ直角式脉冲电磁阀 |
|
| 类别： |
脉冲电磁阀 |
| 型号： |
DMFZ直角式脉冲电磁阀 |
| 口径： |
DN15-100mm |
| 压力： |
0.3-0.8MPa |
| 材质： |
精铸铝合金 |
|
| 产品详细介绍 |
DMFZ直角式脉冲电磁阀
公称通径：DN15-100mm
压力范围：0.3-0.8MPa
介质温度：-20- 60℃
阀体材料：精铸铝合金
功能选项：防爆、常闭
一、技术参数
|
操作方式
|
常闭
|
通电打开、断电关闭
|
|
参数↓型号→
|
DMFZ
|
|
介质温度
|
≤60℃·
|
|
介质
|
空气
|
|
通径（mm）
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
连接尺寸(G)
|
1/2
|
3/4
|
1
|
1-1/4
|
1-1/2
|
2
|
2-1/2
|
3
|
4
|
|
压力（MPa）
|
0.3~0.8
|
|
使用寿命
|
喷吹150万次以上
|
|
电压偏差
|
允许波动±10%
|
|
材料
|
阀体
|
精铸铝合金
|
|
密封
|
丁晴橡胶NBR
|
|
环境温度
|
-20~60℃
|
|
连接方式
|
内螺纹
|
|
电气连接
|
接线盒电缆插座，防护等级IP65
|
|
使用电压
|
AC220V 50Hz/60Hz、DC24V·其余根据要求
|
|
特殊选配
|
BDMFZ防爆电磁阀
|
|
防爆等级：ExmI/IIT4
|
|
安装提示
|
优先采用线圈竖直向上，亦可根据需要安装
|
|
备注
|
阀门完全打开或关闭，至少需要0.1Mpa压差
|
二、产品特点
·直角先导膜片式
·防护性好，喷吹量大
·结构紧凑，外观精美
·动作响应迅速，高频率

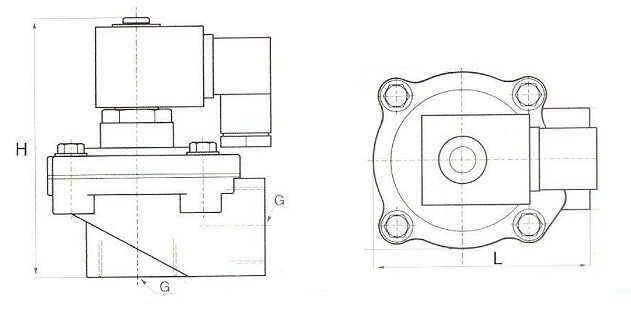

三、安装尺寸
|
通径
DN
|
内螺纹接口
|
外形尺寸
|
|
G
|
L
|
H
|
|
15
|
1/2
|
102
|
124
|
|
20
|
3/4
|
105
|
124
|
|
25
|
1
|
105
|
124
|
|
32
|
1-1/4
|
121
|
142
|
|
40
|
1-1/2
|
132
|
166
|
|
50
|
2
|
210
|
202
|
|
65
|
2-1/2
|
210
|
222
|
|
80
|
3
|
230
|
245
|
|
100
|
4
|
287
|
356
|
|
|
| |
|
|
|
|
