| 液体电磁阀 |
现在的位置：首页--产品总汇--液体电磁阀--ZCW内螺纹零压启动电磁阀 |
|
 |
名称： |
ZCW内螺纹零压启动电磁阀 |
|
| 类别： |
液体电磁阀 |
| 型号： |
ZCW内螺纹零压启动电磁阀 |
| 口径： |
DN10-50mm |
| 压力： |
0-1.0MPa |
| 材质： |
黄铜、不锈钢 |
|
| 产品详细介绍 |
ZCW内螺纹零压启动电磁阀
应用于发动机、柴油机、焊接切割、太阳能设备、酒店设备、清洗设备、电子秤、军工装备、机械制造行业。
公称通径：DN10-50mm
压力范围：0-1.0MPa
介质温度：-20 -130℃
阀体材料：黄铜、不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
ZCW-1·ZCW-2 |
|
介质温度 |
1型：≤60℃·2型：≤130℃ |
|
使用介质 |
1型 |
水、柴油、空气、煤气、天然气等常温液体或气体 |
|
2型 |
热水、热油、热空气、焦炉煤气等中温液体或气体 |
|
通径（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
连接尺寸（G） |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
压力（Mpa） |
0~1.0 |
|
|
功率 |
AC：18W、DC：28W |
AC：35W、DC：60W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
锻压黄铜、不锈钢 |
|
密封 |
丁晴像胶NBR·氟像胶FKM·特制：硅橡胶(食品级)PSI |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹 |
|
电气连接 |
接线电缆，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V·其余根据要求 |
|
特殊选配 |
BZCW防爆电磁阀 |
ZCW-P |
|
防爆等级:ExmI/IIT4、dIIBT4 |
不锈电磁阀 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
备注 |
常开阀完全打开或关闭，至少需要0.05Mpa的压差 |
|
|
|
|
|
|
|
|
|
|
二、产品特点
·分步直动膜片式
·零压启动，流量大，零泄漏
·应用广泛，价格实惠
·优良工艺，品质可靠

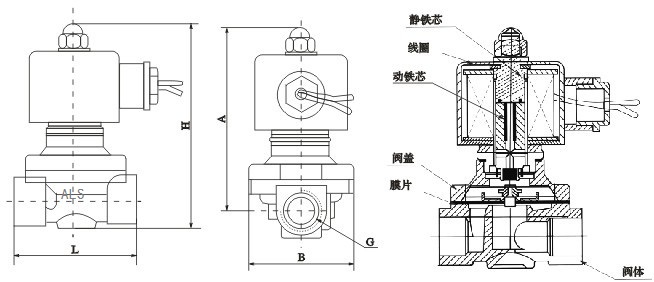

三、安装尺寸
|
通径
DN |
内螺纹接 |
外形尺寸 |
|
G |
L |
H |
|
10 |
3/8 |
69 |
117 |
|
15 |
1/2 |
69 |
117 |
|
20 |
3/4 |
73 |
123.5 |
|
25 |
1 |
99 |
134.5 |
|
32 |
1-1/4 |
116 |
160 |
|
40 |
1-1/2 |
120 |
162 |
|
50 |
2 |
154 |
185 |
备注：常开阀高度=H+20mm，其它尺寸相同。 说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
|
| |
|
|
|
|
