| 气体电磁阀 |
现在的位置：首页--产品总汇--气体电磁阀--ZCS大通径膜片式电磁阀 |
|
 |
名称： |
ZCS大通径膜片式电磁阀 |
|
| 类别： |
气体电磁阀 |
| 型号： |
ZCS大通径膜片式电磁阀 |
| 口径： |
DN15-350mm |
| 压力： |
0-1.0MPa |
| 材质： |
铸铁、黄铜、不锈钢 |
|
| 产品详细介绍 |
ZCS大通径膜片式电磁阀
应用于楼宇自控、消防管道、暖通空调、水厂、电厂、水利工程、环保水处理、太阳能设备、除尘吹灰、石油化工等行业。
公称通径：DN15-350mm
压力范围：0-1.0MPa
介质温度：-20- 60℃
阀体材料：铸铁、黄铜、不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
ZCS |
|
介质温度 |
≤60℃· |
|
介质 |
水、柴油、空气、等常温液体和气体 |
|
通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
连接尺寸(G) |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
|
压力（Mpa） |
0.03~1.0 |
0.1~0.8 |
0.15~0.8 |
|
功率 |
AC：15W、DC：20W |
AC:20W、DC:30W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
黄铜、铸铁、不锈钢 |
|
密封 |
丁晴橡胶NBR |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹、法兰 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V·其余根据要求 |
|
特殊选配 |
BZCS防爆电磁阀 |
ZCS-X手动功能 |
|
用于易燃易爆场合，防爆等级:ExmI/IIT4(浇封型)、dIIBT4 |
法兰连接 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
备注 |
DN200~300完全打开或关闭，至少需要0.1Mpa的压差 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·先导膜片式
·膜片结构，密封性好
·介质洁净要求较低
·通用性强，价格实惠
·优良工艺，品质可靠

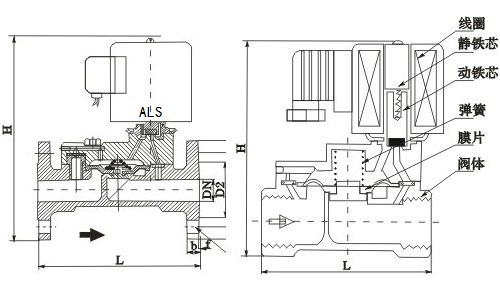

三、安装尺寸（mm）
|
通径DN |
内螺纹连接 |
法兰连接 |
|
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
|
G |
L |
H |
L |
H |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
1/2 |
80 |
105 |
|
|
|
|
|
|
|
|
|
|
20 |
3/4 |
87 |
112 |
|
|
|
|
|
|
|
|
|
|
25 |
1 |
108 |
124 |
|
|
|
|
|
|
|
|
|
|
32 |
1-1/4 |
130 |
141 |
|
|
|
|
|
|
|
|
|
|
40 |
1-1/2 |
145 |
149 |
165 |
196 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
|
50 |
2 |
177 |
164 |
195 |
200 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
|
|
65 |
|
|
|
256 |
280 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
|
|
80 |
|
|
|
277 |
287 |
200 |
160 |
132 |
8φ18 |
22 |
3 |
|
|
100 |
|
|
|
350 |
330 |
220 |
180 |
156 |
8φ18 |
24 |
3 |
|
|
125 |
|
|
|
400 |
315 |
250 |
210 |
184 |
8φ18 |
26 |
3 |
|
|
150 |
|
|
|
480 |
350 |
285 |
240 |
211 |
8φ22 |
26 |
3 |
|
|
200 |
|
|
|
600 |
390 |
340 |
295 |
266 |
8φ22 |
26 |
3 |
|
|
250 |
|
|
|
730 |
430 |
395 |
350 |
319 |
12φ22 |
28 |
3 |
|
|
300 |
|
|
|
850 |
480 |
445 |
400 |
370 |
12φ22 |
28 |
4 |
|
|
350 |
|
|
|
980 |
605 |
505 |
460 |
429 |
16φ23 |
30 |
4 |
|
备注：常开阀高度=H+20mm，其它尺寸相同。 说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
|
| |
|
|
|
|
