名称： |
ZCH法兰零压启动电磁阀 |
|
| 类别： |
不锈钢电磁阀 |
| 型号： |
ZCH法兰零压启动电磁阀 |
| 口径： |
DN15-100mm |
| 压力： |
0-1.0MPa |
| 材质： |
不锈钢、铸钢、锻压黄铜 |
|
| 产品详细介绍 |
ZCH法兰零压启动电磁阀
应用于发动机、柴油机、焊接切割、太阳能设备、酒店设备、清洗设备、电子秤、军工装备、机械制造行业。
公称通径：DN15-100mm
压力范围：0-1.0MPa
介质温度：-20- 130℃
阀体材料：不锈钢、铸钢、锻压黄铜
功能选项：防爆、常闭、常开、信号反馈
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
ZCH-1·ZCH-2 |
|
介质温度 |
1型：≤60℃·2型：≤130℃ |
|
使用介质 |
1型 |
水、柴油、空气、煤气天然气等常温液体或气体 |
|
2型 |
热水、热油、热空气、焦炉煤气等中温液体或气体 |
|
通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
压力（Mpa） |
0~1.0 |
|
功率 |
AC：18W、DC：28W |
AC：35W、DC：60W |
|
电压偏差 |
允许波动±10% |
|
材料 |
阀体 |
锻压黄铜·铸钢·不锈钢 |
|
密封 |
丁晴像胶NBR·氟像胶FKM·特制：硅橡胶(食品级)PSI |
|
环境温度 |
-20~60℃ |
|
连接方式 |
法兰 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V·其余根据要求 |
|
特殊选配 |
BZCH防爆电磁阀 |
ZCH-X信号反馈 |
ZCH-S手动功能 |
|
防爆等级:ExmI/IIT4(浇封型)、dIIBT4 |
反馈电磁阀启闭状态及介质流动情况的开关信号 |
手动开启、关闭节省旁通 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
备注 |
常开阀完全打开或关闭，至少需要0.05Mpa的压差 |
|
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·分步直动膜片式
·零压启动，流量大，零泄漏
·应用广泛，价格实惠
·优良工艺，品质可靠

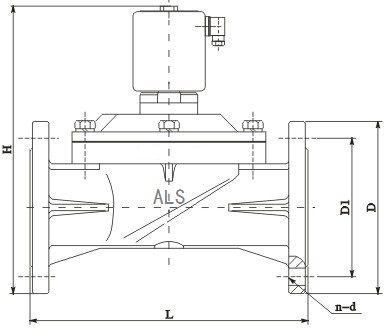

三、安装尺寸（mm）
|
通径（mm）DN |
L |
H |
D |
D1 |
n-d |
|
15 |
106 |
140 |
96 |
67 |
4-φ14 |
|
20 |
119 |
150 |
103 |
77 |
4-φ14 |
|
25 |
123 |
160 |
110 |
85 |
4-φ14 |
|
32 |
140 |
200 |
135 |
100 |
4-φ18 |
|
40 |
173 |
221 |
150 |
110 |
4-φ18 |
|
50 |
205 |
235 |
165 |
122 |
4-φ18 |
|
65 |
240 |
260 |
185 |
145 |
4-φ18 |
|
80 |
310 |
365 |
200 |
160 |
8-φ18 |
|
100 |
350 |
385 |
220 |
180 |
8-φ18 |
备注：常开阀高度=H+20mm，其它尺寸相同。 说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
|
| |
|
|
|
|
