| 气体电磁阀 |
现在的位置：首页--产品总汇--气体电磁阀--ZCCP零压启动不锈钢电磁阀 |
|
 |
名称： |
ZCCP零压启动不锈钢电磁阀 |
|
| 类别： |
气体电磁阀 |
| 型号： |
ZCCP零压启动不锈钢电磁阀 |
| 口径： |
DN3-25mm |
| 压力： |
0-1.0MPa |
| 材质： |
不锈钢 |
|
| 产品详细介绍 |
ZCCP零压启动不锈钢电磁阀
应用于发动机、柴油机、焊接切割、锅炉燃烧器、食品机械、清洗设备、啤酒饮料、干洗机、机械制造等行业。
公称通径：DN3-25mm
压力范围：0-1.0MPa
介质温度：-20-150℃
阀体材料：不锈钢
功能选项：防爆、常闭
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
参数↓型号→ |
ZCC-1P·ZCC-2P |
|
介质温度 |
1型：≤90℃·2型：≤150℃ |
|
使用介质 |
1型 |
水、柴油、空气、煤气天然气、乙二醇等常温液体或气体 |
|
2型 |
饮料、热水、热油、热空气、焦炉煤气等中温液体或气体 |
|
通径（mm） |
3 |
6~8 |
10 |
15 |
20 |
25 |
|
连接尺寸（G） |
1/8~1/4 |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
压力（MPa） |
0~1.0 |
|
功率 |
AC：15W、DC：18W |
AC:15W、DC：32W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
不锈钢 |
|
密封 |
1型：丁晴像胶NBR·2型：氟像胶FKM |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V 其余根据要求 |
|
特殊选配 |
BZCC-P防爆电磁阀 |
|
防爆等级：ExmI/IIT4(浇封型）、dIIBT4 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
备注 |
压差小于0.05MPa时，请选用直动式结构 |
|
|
|
|
|
|
|
|
|
|
二、产品特点
·分步直动膜片式
·零压启动，零泄漏
·设计紧凑，精巧美观
·温升低，无噪音
·动作响应迅速，高频率
·优良工艺，品质可靠

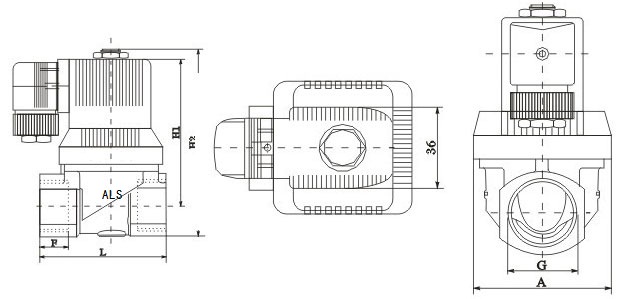

三、安装尺寸
|
通径
DN |
内螺纹接 |
外形尺寸 |
|
G |
L |
H |
A |
|
3 |
1/8~1/4 |
40 |
64 |
29 |
|
6~8 |
1/4 |
65 |
90 |
42 |
|
10 |
3/8 |
|
15 |
1/2 |
|
20 |
3/4 |
85 |
132 |
60 |
|
25 |
1 |
85 |
132 |
60 | 说明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
|
| |
|
|
|
|
