| 不锈钢电磁阀 |
现在的位置：首页--产品总汇--不锈钢电磁阀--ZS不锈钢电磁阀 |
|
 |
名称： |
ZS不锈钢电磁阀 |
|
| 类别： |
不锈钢电磁阀 |
| 型号： |
ZS不锈钢电磁阀 |
| 口径： |
DN1-15mm |
| 压力： |
0-1.6MPa |
| 材质： |
不锈钢 |
|
| 产品详细介绍 |
ZS不锈钢电磁阀
应用于医疗器械、分析仪器、测硫仪、饮水机、加湿器、半导体设备、灌装设备、发电机组、窑炉燃烧器等行业。
公称通径：DN1-15mm
压力范围：0-1.6MPa
介质温度：-20-180℃
阀体材料：不锈钢
功能选项：防爆、常闭、常开
一、技术参数
|
操作方法 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
ZS-1·ZS-2 |
|
介质温度 |
1型：≤60℃·2型：≤180℃ |
|
使用介质 |
1型 |
水、柴油、汽油、煤油、空气、真空、煤气天然气、氮气、臭氧等 |
|
2型 |
热水、热油、热空气、低压蒸汽等中温液体或气体 |
|
通径（mm） |
1 |
2 |
3 |
4 |
5 |
6 |
8~10 |
12~15 |
|
连接尺寸（G） |
1/8-1/4 |
1/4 |
3/8 |
1/2 |
|
压力（Mpa） |
6.0 |
3.0 |
1.6 |
0.9 |
0.6 |
0.4 |
0.2 |
0.1 |
|
功率 |
AC：15W DC：20W |
|
电压偏差 |
允许波动±10% |
|
材料 |
阀体 |
不锈钢 |
|
密封 |
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTEE |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V 其余根据要求 |
|
特殊选配 |
BZS防爆电磁阀 |
|
防爆等级：ExmI/IIT4(浇封型）、dIIBT4 |
|
安装提示 |
可任意安装，优先采用线圈竖直向上 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·直动活塞式
·温升低、无噪音、零泄漏
·动作响应迅速
·优良工艺、品质优良

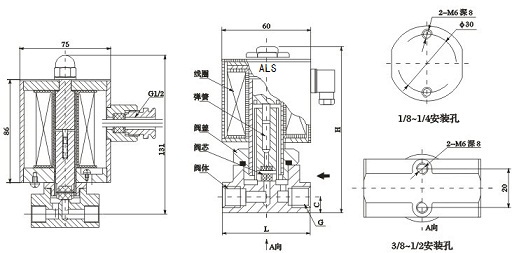

三、安装尺寸
|
通径
DN |
内螺纹接 |
外形尺寸 |
|
G |
L |
H |
|
1~3 |
1/8 |
40 |
86 |
|
3~6 |
1/4 |
40 |
91 |
|
8~10 |
3/8 |
60 |
92 |
|
12~15 |
1/2 |
60 |
92 | 说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
|
| |
|
|
|
|
