BZQDF内螺纹不锈钢活塞式电磁阀
应用于医疗器械、干燥设备、清洗设备、真空设备、电镀涂装、蒸馏机、滤油机、加湿器、食品机械、石油化工等行业。
公称通径：DN15-50mm
压力范围：0-1.6MPa
介质温度：-20-220℃
阀体材料：不锈钢
功能选项：防爆、常闭、常开、信号反馈
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“K”表示） |
|
参数↓型号→ |
BZQDF-1·BZQDF-2 |
|
介质温度 |
1型：≤60℃·2型：≤220℃ |
|
使用介质 |
1型 |
水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体 |
|
2型 |
蒸汽、热水、热油、热空气等高温液体或气体 |
|
通径（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
|
连接尺寸（G） |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
压力（MPa） |
0~1.6 |
|
功率 |
AC：40W、DC：45W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
不锈钢 |
|
密封 |
丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V 其余根据要求 |
|
特殊选配 |
BZQDF防爆电磁阀 |
ZQDF-X信号反馈 |
ZQDF-S手动功能 |
|
防爆等级：ExmI/IIT4(浇封型)、dIIBT4 |
反馈电磁阀启闭状态及介质流动情况的开关信号 |
手动开启、关闭节省旁通 |
|
安装提示 |
线圈竖直向上 |
|
备注 |
DN32~50完全打开或关闭，至少需要0.05MPa压差 |
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·分步直动活塞式
·活塞结构、经久耐磨
·动作响应迅速，高频率
·工作压力范围广：-0.1MPa、1.6MPa、2.5MPa、4.0MPa
·优良工艺，品质可靠

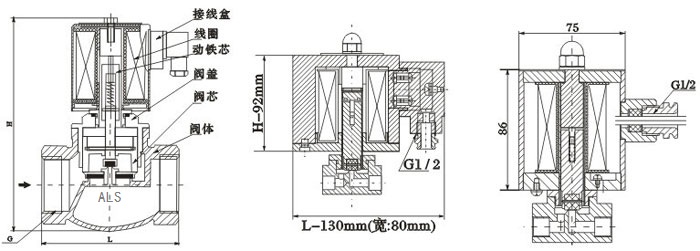

三、安装尺寸（mm）
|
通径
DN |
内螺纹接 |
外形尺寸 |
|
G |
L |
H |
|
15 |
1/2 |
60 |
106 |
|
20 |
3/4 |
93 |
180 |
|
25 |
1 |
108 |
190 |
|
32 |
1-1/4 |
121 |
194 |
|
40 |
1-1/2 |
140 |
205 |
|
50 |
2 |
160 |
225 |
备注：常开阀高度=H+30mm，其它尺寸相同。 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
