ZCZP大通径先导活塞式电磁阀
应用于热电厂、热力厂、钢铁厂、石油化工、水利工程、暖通空调、电镀涂装、生物制药、造纸印染、煤干等行业。
公称通径：DN40-350mm
压力范围：0-1.6MPa
介质温度：-20- 220℃
阀体材料：铸钢、不锈钢
功能选项：防爆、常闭、常开、信号反馈
一、技术参数
|
操作式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
ZCZP-1·ZCZP-2 |
|
介质温度 |
1型：≤60℃·2型：≤220℃ |
|
介质 |
1型 |
水、柴油、汽油、煤油、空气、燃气等常温液体和气体 |
|
2型 |
蒸汽、热水、导热油、热空气等高温液体和气体 |
|
通径（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
连接尺寸(G) |
1-1/2 |
2 |
|
|
压力（MPa） |
0.05~1.6 |
0.1~1.6 |
|
功率 |
AC：20W、DC：30W |
AC:35W、DC:50W |
|
电压偏差 |
允许波动±10% |
|
材料 |
阀体 |
铸钢、不锈钢 |
|
密封 |
丁晴橡胶NBR·氟橡胶FKM·聚四氟乙烯PTFE |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹、法兰 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V·其余根据要求 |
|
特殊选配 |
BZCZP防爆电磁阀 |
ZCZP-X信号反馈 |
ZCZP-X手动功能 |
|
用于易燃易爆场合
防爆等级:ExmI/IIT4(浇封型)、dIIBT4 |
反馈电磁阀启闭状态及介质流动情况的开关信号 |
手动开启、关闭节省旁通 |
|
安装提示 |
线圈竖直向上 |
|
备注 |
常开阀完全打开或关闭，至少需要0.1Mpa的压差 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·先导活塞式
·活塞结构，经久耐磨
·高温介质，性能稳定可靠
·压力范围：1.6Mpa、2.5Mpa、4.0Mpa
·优良工艺，品质可靠

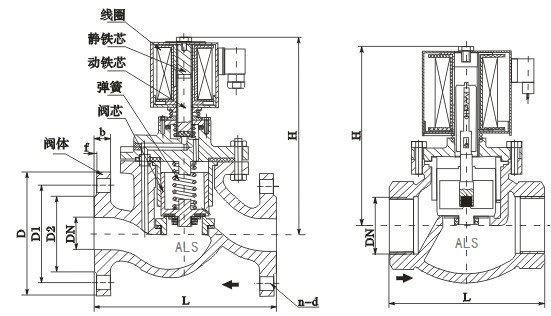

三、安装尺寸（mm）
|
通径DN |
内螺纹连接 |
法兰连接 |
|
内螺纹 |
外形尺寸 |
外形尺寸 |
法兰尺寸 |
|
G |
L |
H |
L |
H |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
40 |
1-1/2 |
140 |
176 |
200 |
220 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
|
50 |
2 |
162 |
192 |
230 |
235 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
|
|
65 |
|
|
|
290 |
250 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
|
|
80 |
|
|
|
310 |
260 |
200 |
160 |
132 |
8-φ18 |
20 |
3 |
|
|
100 |
|
|
|
350 |
290 |
220 |
180 |
156 |
8-φ18 |
22 |
3 |
|
|
125 |
|
|
|
400 |
365 |
250 |
210 |
184 |
8-φ18 |
22 |
3 |
|
|
150 |
|
|
|
480 |
400 |
285 |
240 |
211 |
8-φ22 |
24 |
3 |
|
|
200 |
|
|
|
600 |
416 |
340 |
295 |
266 |
12-φ22 |
24 |
3 |
|
|
250 |
|
|
|
730 |
434 |
405 |
355 |
319 |
12-φ26 |
26 |
4 |
|
|
300 |
|
|
|
850 |
490 |
460 |
410 |
370 |
12-φ26 |
28 |
4 |
|
|
350 |
|
|
|
980 |
650 |
520 |
470 |
429 |
16-φ26 |
30 |
4 |
|
备注：常开阀高度=H+20mm，其它尺寸相同。 说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
