BZCA黄铜电磁阀
应用于医疗器械、太阳能、清洗设备、食品机械、燃烧器、焊接切割、消防安全、环保水处理、机械制造等行业。
公称通径：DN6-50mm
压力范围：0-1.6MPa
介质温度：-20-150℃
阀体材料：锻压黄铜
功能选项：防爆、常闭、常开
一、技术参数
|
操作方式 |
常闭 |
通电打开、断电关闭 |
|
常开 |
通电关闭、断电打开（型号后加“-K”表示） |
|
参数↓型号→ |
BZCA-1·BZCA-2 |
|
介质温度 |
1型：≤90℃·2型：≤150℃ |
|
使用介质 |
1型 |
水、柴油、氮气、空气、煤气天然气、乙二醇等常温液体或气体 |
|
2型 |
热水、热油、热空气等中温液体或气体 |
|
通径（mm） |
6~8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
|
连接尺寸（G） |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
|
压力（MPa） |
0.03~1.0 |
0.03~1.6 |
0.07~1.6 |
|
功率 |
AC：10W、DC：15W |
AC：15W、DC：18W |
|
电压偏差 |
允许波动±10% |
|
材 料 |
阀体 |
锻压黄铜 |
|
密封 |
1型：丁晴像胶NBR·2型：氟像胶FKM·特制：硅橡胶(食品级)PSI |
|
环境温度 |
-20~60℃ |
|
连接方式 |
内螺纹 |
|
电气连接 |
接线盒电缆插座，防护等级IP65 |
|
使用电压 |
AC220V 50Hz/60Hz、DC24V 其余根据要求 |
|
特殊选配 |
BZCA防爆电磁阀 |
|
防爆等级：ExmI/IIT4(浇封型）、dIIBT4 |
|
安装提示 |
优先采用线圈竖直向上，亦可根据需要安装 |
|
备注 |
阀门完全打开或关闭，至少需要0.07Mpa压差 |
|
|
|
|
|
|
|
|
|
|
|
|
二、产品特点
·先导膜片式
·设计紧凑，精巧美观
·温升低，无噪音，零泄漏
·动作响应迅速，高频率
·优良工艺，品质可靠

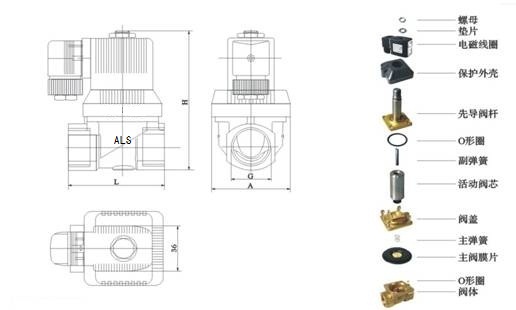

三、安装尺寸
|
通径(mm)
DN |
内螺纹接 |
外形尺寸 |
|
G |
L |
H |
A |
|
6~8 |
1/4 |
52 |
86 |
38 |
|
10 |
3/8 |
52 |
86 |
38 |
|
15 |
1/2 |
52 |
85 |
38 |
|
20 |
3/4 |
60 |
96 |
44 |
|
25 |
1 |
83 |
115 |
65 |
|
32 |
1-1/4 |
134 |
137 |
96 |
|
40 |
1-1/2 |
134 |
137 |
96 |
|
50 |
2 |
160 |
166 |
113 |
备注：常开阀高度=H+20mm，其它尺寸相同。
说 明：介质含有杂质，阀前必须装过滤器（滤网≥80目/cm2）；且无疑固或晶体现象。 |
