现在的位置：首页--产品总汇--无分类--V型球阀

	名称：	V型球阀
	类别：	无分类
	型号：	VQ47、VQ40
	口径：	DN25～300mm
	压力：	1.6-4.0MPa
	材质：	WCB 304 316

产品详细介绍

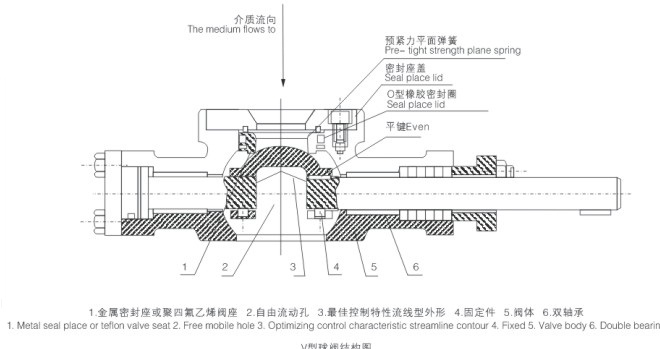

产品特点
采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯-阀座不会产生卡阻或脱离，使用寿命长。
球芯上的V形切口与金属座之间具有剪切作用，特别适用于高粘度、含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
　　阀门的流量大、压力损小、具介质不会沉积在阀体中腔，阀门不仅具有近似等面分比的流量特性、可调范围大，最大可调比为100：1。还具有精确调节与可靠定位的功能。
本阀系列可配置多种驱动装置。

产品性能规范

公称压力PN（MPa）	试验压力（MPa）		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃~550℃
2.4	3.75	2.75
4.0	6.0	4.4
适用规范	连接法兰	JB79-59 GB20592-97 AMSI B16.5
	试验和检验	JB/T9092-99 API598

主要零件材质

零件名称	材质
阀体、阀盖	WCB	CF 8
密封圈	2Cr13+氮化	304-氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+为锈钢	柔性石墨+为锈钢
双头螺柱	35CrMoA	1Cr18Ni9Ti

主要外形尺寸

公称或压力级	公称通径		尺寸（mm）
公称或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	90	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
ClASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	65	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510
