保温球阀
名称:
保温球阀
类别:
无分类
型号
:
BQ41H/BQ41F
口径:
DN20~200mm
压力
:
1.6-6.4MPa
材质:
WCB 304 316
产品详细介绍
概述
保温球阀具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动,阻力小,适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。
制造标准
设计标准
ASMEB16.34GB/T12224
结构长度
ASMEB16.10GB/T12221
连接法兰
ASMEB16.5JB/T79
驱动方
手动、电动、气
试验和检验
JB/T9092API598
适用介质
重油、胶类等易凝固介质
主要零部件材质
序号
零件名称
材质
GB
ASTM
1
夹套
25
A105
2
阀座
WCB
A216-WCB
3
阀体
25
A105
4
密封圈
PTFE、对位聚苯
5
球体
6
阀杆
1Cr13
A247-410
7
填料
柔性石墨
8
填料压盖Gland
WCB
A216-WCB

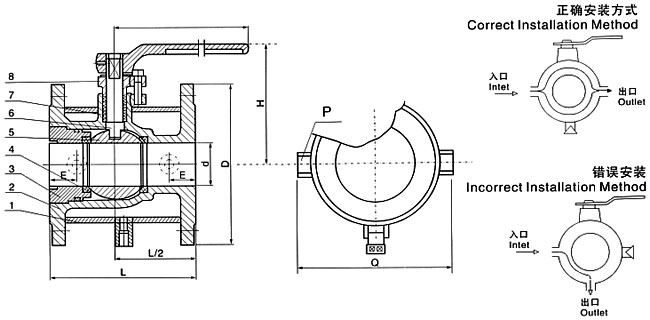

主要外形及连接尺寸
公称通径(DN)
b
L
D
E
Q
H
W
管螺纹
(mm)
(in)
(mm)
(in)
P
20
3/4″
19
117
40
11/2″
58.5
147
101
170
G3/4″
25
1″
25
127
50
2″
62.5
156
106
170
G3/4″
40
11/2″
38
165
65
21/2″
63.5
181
125
250
G3/4″
50
2″
51
178
80
3″
68
218
135
250
G3/4″
80
3″
76
229
150
6″
82
275
193
350
G3/4″
100
4″
102
254
200
8″
83
300
265
420
G3/4″
150
6″
152
292
250
10″
95
403
355
1000
G3/4″
200
8″
203
330
300
12″
100
492
410
1300
G3/4″
