概述
ZMABS气动薄膜角形调节阀，由气动薄膜多弹簧执行机构和角形阀组成。角形阀体积小、重量轻、阀芯采用顶导向结构，具有流路简单、阻力小、易于冲洗的特点。适用于要求直角连接，介质为高粘度、含悬浮物和颗粒状介质的调节。
技术参数和性能
阀体
|
型式 |
角形单座铸造球型阀 |
|
公称通径 |
20、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94～79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
|
结构形式 |
（详见图1～图4） |
|
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
执行机构
|
型式 |
ZHA/B多弹簧簿膜执行机构 |
|
型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHAB-34 |
ZHA/B-45 |
ZHA/B-56 |
|
有效面积cm2 |
350 |
350 |
560 |
900 |
1400 |
|
行程mm |
10、16 |
25 |
40 |
40、60 |
100 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
|
项目 |
不带定位器 |
带定位器 |
|
基本误差% |
±5.0 |
±1.0 |
|
回差% |
≤3 |
≤1.0 |
|
死 区% |
≤3 |
≤0.4 |
|
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
|
终点 |
±2.5 |
|
气关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
额定行程偏差% |
≤2.5 |
|
泄 露 量l/h |
0.01%×阀额定容量 |
|
可调范围R |
30:01 |
|
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
|
流量系数Kv |
1.6 |
2.5 |
1 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
|
配用执行机构型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
允许压差
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
阀座直径dN(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
执行机构 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
|
作用
方式 |
气源
压力
(Kpa) |
弹簧
范围
(Kpa) |
允 许 压 差 △P(MPa) |
|
气关 |
140 |
20~100 |
4.64 |
3.09 |
1.98 |
1.11 |
0.71 |
0.44 |
0.28 |
0.18 |
0.17 |
0.11 |
0.07 |
0.07 |
0.05 |
0.03 |
|
250 |
20~100 |
6.4 |
6.4 |
5.94 |
3.34 |
2.14 |
1.31 |
0.84 |
0.53 |
0.51 |
0.33 |
0.21 |
0.22 |
0.15 |
0.09 |
|
400 |
40~200 |
6.4 |
6.4 |
6.4 |
6.4 |
4.99 |
3.05 |
1.95 |
1.25 |
1.18 |
0.78 |
0.5 |
0.51 |
0.36 |
0.21 |
|
气开 |
140 |
20~100 |
6.4 |
6.19 |
3.96 |
3.23 |
1.43 |
0.87 |
0.56 |
0.35 |
0.34 |
0.22 |
0.17 |
0.15 |
0.11 |
0.06 |
|
250 |
40~200 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.68 |
3.64 |
2.3 |
2.21 |
1.43 |
0.91 |
0.95 |
0.66 |
0.37 |
|
400 |
80~240 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.04 |
3.18 |
3.06 |
1.98 |
1.26 |
1.32 |
0.92 |
0.52 |
|
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。 |

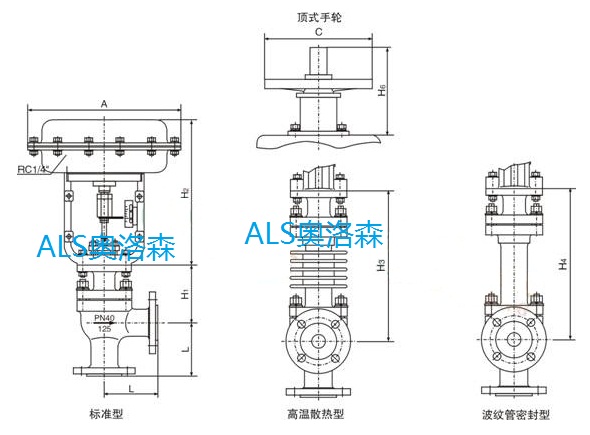

外形尺寸及重量
|
单位:mm |
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
|
PN64 |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
|
H1 |
PN16/40 |
107 |
107 |
114 |
132 |
137 |
164 |
174 |
189 |
213 |
243 |
298 |
|
PN64 |
119 |
119 |
122 |
140 |
157 |
169 |
179 |
200 |
230 |
250 |
304 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
PN16/40 |
267 |
267 |
282 |
300 |
305 |
402 |
412 |
427 |
474 |
504 |
559 |
|
PN64 |
279 |
297 |
290 |
308 |
315 |
407 |
417 |
438 |
491 |
511 |
565 |
|
H4 |
PN16/40 |
267 |
267 |
282 |
300 |
305 |
402 |
412 |
427 |
604 |
634 |
689 |
|
PN64 |
279 |
279 |
290 |
308 |
315 |
407 |
417 |
438 |
621 |
641 |
695 |
|
C |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
|
H6 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
重量(kg) |
PN16/40 |
16 |
17 |
19 |
24 |
30 |
48 |
57 |
64 |
100 |
120 |
185 |
|
PN64 |
20 |
21 |
25 |
34 |
42 |
64 |
72 |
83 |
138 |
150 |
225 |
|
注：1、表中重量为不带附件标准型数据，也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。 |  |
|
单位：mm |
|
公称通径DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
85 |
95 |
115 |
115 |
130 |
145 |
155 |
175 |
200 |
240 |
300 |
|
PN64 |
100 |
115 |
130 |
130 |
150 |
170 |
190 |
215 |
250 |
275 |
325 |
|
A |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
470 |
470 |
|
H1 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
700 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
88 |
88 |
88 |
88 |
88 |
94 |
94 |
94 |
110 |
110 |
110 |
|
D1 |
PN16/40 |
230 |
230 |
250 |
270 |
305 |
342 |
375 |
430 |
490 |
556 |
665 |
|
PN64 |
270 |
270 |
305 |
342 |
375 |
430 |
490 |
556 |
665 |
665 |
765 |
|
D2 |
PN16/40 |
310 |
310 |
335 |
355 |
390 |
430 |
465 |
520 |
585 |
660 |
770 |
|
PN64 |
355 |
355 |
390 |
430 |
465 |
520 |
585 |
600 |
770 |
770 |
890 |
|
h |
15 |
15 |
15 |
15 |
15 |
18 |
18 |
18 |
20 |
20 |
20 |
|
n-d |
PN16/40 |
8-12 |
8-12 |
8-12 |
8-14 |
8-14 |
10-14 |
10-14 |
12-16 |
14-16 |
16-16 |
18-16 |
|
PN64 |
8-14 |
8-14 |
8-14 |
10-14 |
10-14 |
12-16 |
14-16 |
16-16 |
18-16 |
18-16 |
18-16 |
|
Y |
45 |
45 |
60 |
65 |
75 |
90 |
104 |
135 |
165 |
195 |
245 |
|
C |
220 |
220 |
220 |
220 |
220 |
265 |
270 |
270 |
320 |
320 |
320 |
|
H6 |
180 |
180 |
180 |
180 |
180 |
240 |
236 |
236 |
310 |
310 |
310 |
|
重量(kg) |
36 |
43 |
46 |
54 |
62 |
82 |
95 |
128 |
190 |
252 |
283 |
|

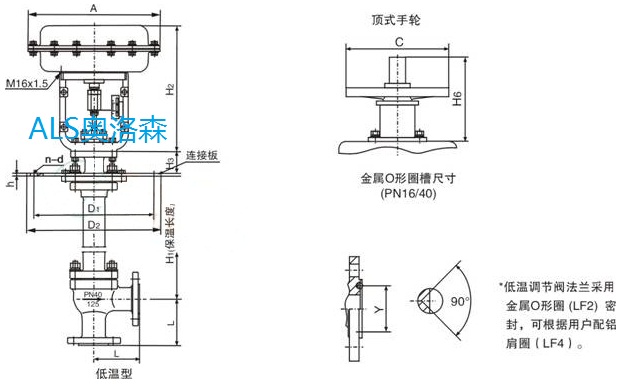

注：1、保温长度以700mm为例，表中重量为PN16数据，也可安装侧装式手轮。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。 | |
|
| |
|
|
|
|
