概述
ZJHF气动薄膜衬氟单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯 (F46)， 又可选用聚四氟乙烯波纹管密封。广泛适用于对酸、碱等强腐蚀介质和有毒、易挥发 等气体、液体的控制。
特点
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
|
型式 |
直通单座球型阀 |
|
公称通径 |
G3/4"、20、25、32、40、50、65、80、100、150mm |
|
公称压力 |
PN1.6MPa |
|
法兰标准 |
RF |
|
材料 |
ZG230-450 衬F46 |
|
上阀盖 |
-40~+180℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料 |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
直线特性和等百分比特性 |
|
阀芯材料 |
2Cr13 衬F46 |
|
阀座材料 |
2Cr13 衬F46 |
|
波纹管材料 |
聚四氟乙烯 |
执行机构
|
型 式 |
ZHA/B多弹簧薄膜执行机构 |
|
膜 片 材 料 |
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布 |
|
弹 簧 范 围 |
20~100、80~240KPa |
|
供气压力 |
140~400KPa |
|
气源接口 |
内螺纹M16X1.25 |
|
环境温度 |
-30~+70℃ |
阀作用型式
气关式(B) 气开式(K)
附 件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
执行机构配置
|
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
执行机构 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
性能
|
泄漏量 |
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级 |
|
回差 |
带定位器 |
小于全行程的1% |
|
基本误差 |
带定位器 |
小于全行程的±1% |
|
可调范围 |
30:1 | Kv值和行程
|
公称通径 |
G3/4" |
20 |
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
阀座直径 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
额定Cv值 |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.08 |
1.2 |
2.0 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
Kv值 |
10 |
16 |
25 |
40 |
60 |
允许差压
|
供气压力 |
弹簧范围 |
允 许 压 差 |
|
公 称 通 径 |
|
G3/"4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
1.4 |
0.2~1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4 |
0.8~2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2 |

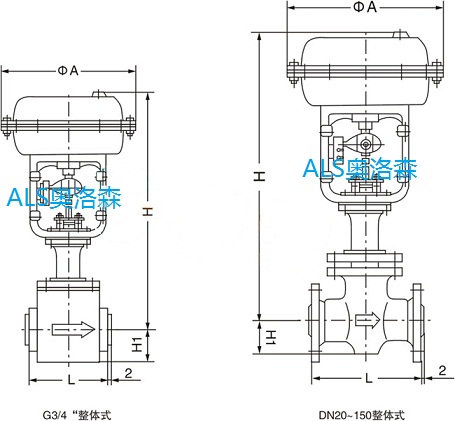

外形尺寸
|
公称通径 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
116 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
A |
285 |
181 |
184 |
220 |
222 |
254 |
276 |
298 |
352 |
451 |
|
H |
401 |
285 |
285 |
285 |
285 |
285 |
360 |
360 |
360 |
470 |
|
H1 |
50 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 | |
