概述
ZMQP、M、Q气动薄膜式切断阀，由气动薄膜多弹簧执行机构和控制阀门组成，阀体结构有单座、套筒和三通三种型式。广泛应用于石油、化工、冶金、电力、轻工、纺织等行业的自动化控制系统中。
技术参数和性能
阀体
|
型式 |
直通铸造球型阀、三通铸造球型阀 |
|
公称通径 |
15、20、25、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通） |
|
流量特性 |
快开 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 |
执行机构
|
型式 |
ZHA/B多弹簧簿膜执行机构 |
|
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
|
弹簧范围Kpa |
20～100（标准）、20-60、60-100、40-200、80-240 |
|
供气压力 |
140～400KPa |
|
气源接口 |
RC1/4" |
|
环境温度 |
-30～+70℃ |
阀作用型式
气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC)
附件
电磁阀、空气过滤减压器、保位阀、行程开关等
额定流量系数Kv、额定行程、泄露量、允许压差
|
公称通径DN（mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
流量系数Kv |
单座、三通 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
套筒 |
|
|
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
600 |
|
额定行程L(mm) |
— — 8 |
12 |
20 |
25 |
40 |
|
泄露量l/h |
硬密封 |
单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量 |
|
软密封 |
VI级 |
|
允许压差(Mpa) |
单座、三通 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.6 |
0.69 |
0.39 |
|
套筒 |
6.4 |
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。

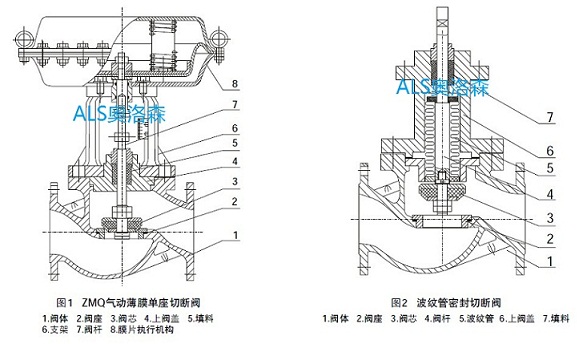

结构图

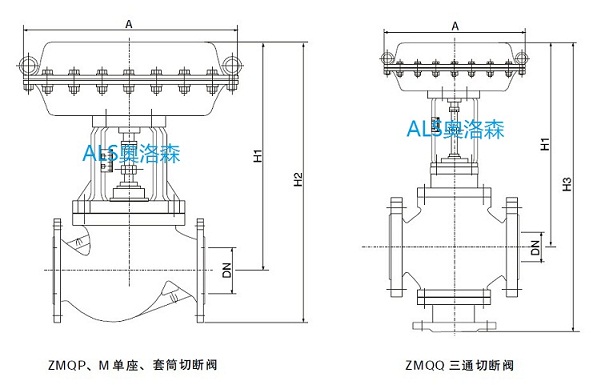

外形尺寸
|
公称通径DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
A |
196 |
232 |
308 |
394 |
498 |
|
H1 |
243 |
243 |
243 |
255 |
280 |
285 |
348 |
385 |
420 |
560 |
558 |
625 |
|
H2 |
291 |
296 |
300 |
325 |
355 |
368 |
440 |
485 |
530 |
658 |
700 |
795 |
|
H3 |
375 |
375 |
375 |
390 |
420 |
435 |
495 |
530 |
590 |
886 |
1008 |
1120 |
|
重量(kg) |
9 |
9 |
11 |
13 |
16 |
21 |
33 |
43 |
58 |
70 |
86 |
115 |
注：表中重量数据为PN16阀的重量。
|
