概述

ZSPQ型气动快速切断阀由切断机构与气动活塞执行机构组成。切断机构采用直通单座型式，DN20阀芯为单导向，DN25~200阀芯为双导向，具有结构简单，操作方便，使用可靠，快速开闭等特点。主要应用于无杂质、无颗粒的液体、气体（氧气）介质，要求快速严密关闭，快速放空的自动控制系统中。

型式	直通式单座铸造球型阀
公称通径	20~200mm
公称压力	PN1.6、4.0、6.4MPa
连接型式	法兰连接凹式(常温、中温、高温)；榫槽式(低温)；法兰标准JB/T79.2-94、JB/T79.3-94
材料	ZG270~500; ZG1Cr18Ni9Ti; ZG0Cr18Ni12Mo2Ti
上阀盖	常温型：-60~150℃ 中温型：-60~450℃ 高温型：-60~550℃ 低温型：-60~250℃
填料	V型聚四氟乙烯

阀芯型式	单座柱塞型阀芯
流量特性	两位快开式
材 料	1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
填 料	V型聚四氟乙烯

执行机构

阀作用型式

气 — 关式或气 — 开式

附件(根据要求配置)

空气过滤减压阀，手轮机构，限位开关，电磁阀，阀位传送器，气动加速器，保位阀，其它。

泄漏量	1滴/min(DN20)、3滴/min(DN25~DN50)、5滴/min(DN65~100)、7滴/min(DN125~150)、9滴/min(DN200)
切断时间S	1~2(DN20~50)、2~4(DN65~200)
额定行程偏差	+10%

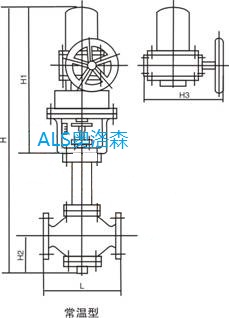

公称通径 (mm)	20	25	32	40	50	65	80	100	25	150	200
阀座直径 (mm)	26	43	43	52	62	79	94	115	140	166	216
额定流量系数Kv	5.5	10	15	25	40	65	100	150	260	350	540
行程 (mm)	16			25		40			60

公称通径 (mm)	20	25	32	40	50	65	80	100	125	150	200
允许压差Mpa	4.0					4.0	4.0	2.8	3.5	2.4

注：括号内数据为气关式阀允许压差
