消防信号蝶阀
产品概述
XD373系列涡轮传动对夹式偏心消防信号蝶阀其设计采用偏心蝶板，轴端设置凸轮机构与开关信号接触，能有效提供阀门开启与关闭的信号，并能输出连接声光设施、提供声与光的信号，一般用于为消防设施配套所用。显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。
主要技术参数
|
公称通经 |
DN(mm) |
50-300 |
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
适用介质 |
水、海水、油品等≤125℃ |
主要零部件材料
|
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
|
1 |
阀体 |
球铁、铸钢 |
7 |
密封圈 |
NBR。EPDM |
|
2 |
阀轴 |
SUS410/SUS316 |
8 |
圆垫片 |
SUS316/黄铜 |
|
3 |
蝶板 |
球铁喷塑、不锈钢 |
9 |
对开环 |
SUS316/黄铜 |
|
4 |
阀座 |
EPDM，PTEE |
10 |
挡圈 |
弹簧钢 |
|
5 |
衬套 |
青铜，聚四氟乙烯 |
|
|
|
采用标准
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

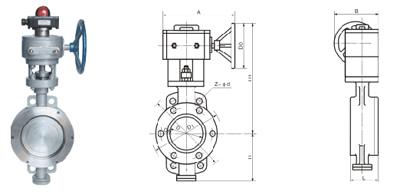

主要外形连接尺寸
|
公称通经 |
结构长度（标准值） |
外形尺寸（参考值） |
连接尺寸（标准值） |
参考重量（Kg） |
|
1.6MPa |
|
毫米mm |
英寸 |
L |
H |
H0 |
A |
B |
D0 |
D |
D1 |
n-d |
|
50 |
2 |
43 |
102 |
362 |
200 |
200 |
160 |
165 |
125 |
4-18 |
15 |
|
65 |
21/2 |
46 |
112 |
382 |
200 |
200 |
160 |
185 |
145 |
4-18 |
17 |
|
80 |
3 |
49 |
120 |
400 |
200 |
200 |
160 |
200 |
160 |
8-18 |
19.5 |
|
100 |
4 |
56 |
137 |
434 |
200 |
200 |
160 |
220 |
180 |
8-18 |
23 |
|
125 |
5 |
64 |
162 |
480 |
200 |
200 |
160 |
250 |
210 |
8-18 |
28 |
|
150 |
6 |
70 |
174 |
550 |
280 |
280 |
240 |
285 |
240 |
8-22 |
48 |
|
200 |
8 |
71 |
207 |
615 |
280 |
280 |
240 |
340 |
295 |
12-22 |
53 |
|
250 |
10 |
76 |
242 |
694 |
280 |
280 |
240 |
405 |
355 |
12-26 |
94 |
|
300 |
12 |
83 |
284 |
829 |
420 |
520 |
350 |
460 |
410 |
12-26 |
124 |
|
