产品用途
UJ41H/Y/W 型柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。
产品特点
1、在阀门中柱塞与密封采用过盈配合，通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封 ，从而保证了阀门的密封性，杜绝了外泄漏
2、由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命
3、本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种
执行标准
设计标准： GB12233-89、12235-89
结构长度：GB12221-89
法兰连接：GB79-59、GB113.1～9113.26
传动方式：手动
试验与检验：ZBJ160006、GB4981
性能规范
|
公称压力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
壳体试验压力（MPa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
|
高压密封试验压力（MPa） |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
|
低压气密封试验压力（MPa） |
0.5～0.7 |
|
适用介质 |
水、蒸汽、油品（C） |
硝酸类（P）、醋酸类（R） |
|
适用温度（℃） |
≤425 |
≤200 |

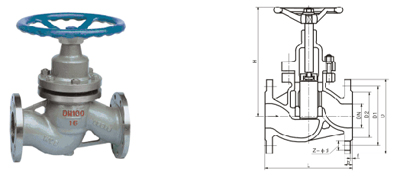

主要外形和连接尺寸
|
型号 |
公称通径 |
主要外形尺寸和连接尺寸 |
|
L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
|
UJ41H/Y/W-16C/P/R |
15 |
130 |
95 |
65 |
45 |
14 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-14 |
100 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-14 |
120 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-18 |
140 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-18 |
160 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
180 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
220 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
240 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
280 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
320 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
350 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
400 |
950 |
580 |
525 |
485 |
36 |
16-30 |
720 |
|
UJ41H/Y/W-25C/P/R |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
100 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
140 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
160 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
180 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
220 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
240 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
280 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
320 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
350 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
450 |
|
250 |
650 |
425 |
370 |
332 |
36 |
12-30 |
500 |
|
300 |
750 |
485 |
430 |
390 |
40 |
16-30 |
560 |
|
350 |
850 |
550 |
490 |
448 |
44 |
16-34 |
640 |
|
400 |
950 |
610 |
550 |
505 |
48 |
16-34 |
720 |
|
UJ41H/Y/W-40C/P/R |
15 |
130 |
95 |
65 |
45 |
16 |
4-14 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-14 |
100 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-14 |
120 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-18 |
140 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-18 |
160 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
180 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
220 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
240 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
280 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
320 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
350 |
|
200 |
600 |
375 |
320 |
282 |
38 |
12-30 |
450 |
|
250 |
650 |
445 |
385 |
345 |
42 |
12-34 |
500 |
|
300 |
750 |
510 |
450 |
408 |
46 |
16-34 |
560 |
|
350 |
850 |
570 |
510 |
465 |
52 |
16-34 |
640 |
|
400 |
950 |
655 |
585 |
535 |
58 |
16-41 |
720 | |
