概述
ZDLN 电子式电动双座调节阀，由3810L型(或PSL系列)直行程 电子式电动执行机构和直通双座阀组成。内含饲服功能，接受统一的4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。
技术参数和性能
阀体
|
型式 |
直通双座铸造球型阀 |
|
公称通径 |
25、32、40、50、65、80、100、125、150、200、250、300mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件
|
阀芯型式 |
双座柱塞型阀芯 |
|
流量特性 |
等百分比特性和线性特性 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐蚀合金 |
执行机构
|
型号 |
381LSA-08 |
381LSA-20 |
381LSA-30 |
381LSA-50 |
381LSA-65 |
381LSA-99 |
381LSA-160 |
|
隔爆型号 |
381-08 |
381-20 |
381-30 |
381-50 |
381-65 |
381-99 |
381-160 |
|
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
|
工作速度(mm/S) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
|
环境温度：-25～+70℃ 环境湿度：≤95% |
阀作用型式
电关式(B)；电开式(K)
性 能
|
项目 |
技术指标 |
|
基本误差% |
±2.5 |
|
回差% |
≤2.5 |
|
死 区% |
≤1.0 |
|
始终点偏差% |
气开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
气关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
|
额定行程偏差% |
≤2.5 |
|
泄 露 量l/h |
0.01%×阀额定容量 |
|
可调范围R |
30:1 |
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径
DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径
dN(mm) |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数Kv |
10 |
16 |
25 |
40 |
72 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|
配用执行机构型号 |
381LSA -20 |
381LSA -30 |
381LSA -50 |
381LSA -65 |
381LSA -99 |
|
允许压差(Mpa) |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
4.0 |
3.4 |

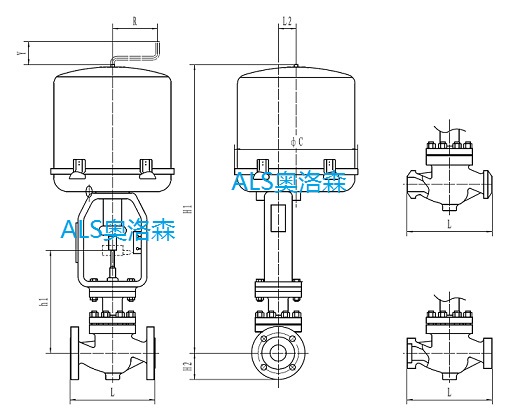

外形尺寸(mm)
|
通径DN |
L |
H1 |
H2 |
h1 |
C |
Y |
R |
L2 |
|
inch |
mm |
ANSI 150 PN16、25 |
ANSI 300 PN40 |
ANSI 600 PN64、100 |
|
3/4 |
20 |
184 |
7.25 |
184 |
7.25 |
206 |
8.12 |
502 |
53 |
224 |
225 |
87 |
80 |
28 |
|
1 |
25 |
184 |
7.25 |
184 |
7.25 |
210 |
8.25 |
630 |
58 |
224 |
225 |
87 |
80 |
28 |
|
1-1/4 |
32 |
200 |
7.87 |
200 |
7.87 |
251 |
9.88 |
646 |
70 |
241 |
255 |
90 |
100 |
45 |
|
1-1/2 |
40 |
222 |
8.75 |
222 |
8.75 |
251 |
9.88 |
646 |
75 |
241 |
255 |
90 |
100 |
45 |
|
2 |
50 |
254 |
10 |
254 |
10 |
286 |
11.25 |
660 |
83 |
256 |
255 |
90 |
100 |
45 |
|
2-1/2 |
65 |
276 |
10.88 |
276 |
10.88 |
311 |
12.25 |
725 |
93 |
321 |
255 |
90 |
100 |
45 |
|
3 |
80 |
298 |
11.75 |
317 |
12.50 |
337 |
13.25 |
743 |
98 |
338 |
255 |
90 |
100 |
45 |
|
4 |
100 |
352 |
13.88 |
368 |
14.50 |
394 |
15.50 |
754 |
115 |
338 |
255 |
90 |
100 |
45 |
|
5 |
125 |
420 |
16.53 |
400 |
15.75 |
500 |
19.69 |
989 |
125 |
399 |
310 |
90 |
100 |
45 |
|
6 |
150 |
451 |
17.75 |
473 |
18.62 |
508 |
20.00 |
1040 |
143 |
450 |
310 |
90 |
100 |
45 |
|
8 |
200 |
600 |
21.38 |
568 |
22.38 |
610 |
24.00 |
1209 |
180 |
524 |
310 |
90 |
100 |
45 |
