| 电动调节阀 |
现在的位置：首页--产品总汇--电动调节阀--ZAZP电动单座调节阀 |
|
 |
名称： |
ZAZP电动单座调节阀 |
|
| 类别： |
电动调节阀 |
| 型号： |
ZAZP |
| 口径： |
DN25～300mm |
| 压力： |
1.6-6.4MPa |
| 材质： |
WCB 304 316 316L |
|
| 产品详细介绍 |
概述
ZAZP电动单座调节阀，由DKZ型直行程电动执行机构和直通单座阀两部分组成。以交流220V电源为动力，接受0～10mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
技术参数和性能
阀体
|
型式 |
直通单座铸造球型阀 |
|
公称通径 |
25、32、40、50、65、80、100、125、150、200mm |
|
公称压力 |
PN1.6、4.0、6.4MPa |
|
法兰标准 |
JB/T79.1-94、79.2-94等 |
|
材料 |
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
|
上阀盖 |
标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃ |
|
压盖型式 |
螺栓压紧式 |
|
填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内组件
|
阀芯型式 |
单座柱塞型阀芯 |
|
流量特性 |
等百分比特和和线性特性 |
|
材 料 |
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、
钛和耐腐蚀合金等。 |
执行机构
|
型号 |
DKZ-310/310C |
DKZ-410/410C |
DKZ-510/510C |
DKZ-610/610C |
|
输出力推(N) |
4000 |
6400 |
16000 |
25000 |
|
行程L(mm) |
10 |
16 |
25 |
30 |
18 |
30 |
40 |
60 |
30 |
50 |
60 |
100 |
30 |
50 |
60 |
100 |
|
全程时间(S) |
8 |
12.5 |
20 |
24 |
15 |
24 |
30 |
48 |
16 |
30 |
40 |
60 |
16 |
30 |
40 |
60 |
|
主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
|
环境温度：-25～+70℃ 环境湿度：≤95% |
阀作用型式
电关式(B)；电开式(K)
性能
|
项 目 |
技术指标 |
|
基本误差% |
±5.0 |
|
回 差% |
≤3.0 |
|
死 区% |
≤3.0 |
|
始终点偏差% |
气开 |
始点 |
±2.5 |
|
终点 |
±5.0 |
|
气关 |
始点 |
±5.0 |
|
终点 |
±2.5 |
|
额定行程偏差% |
≤2.5 |
|
泄 露 量l/h |
0.1%×阀额定容量 |
|
可调范围R |
30:1 |
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径
DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|
阀座直径
dn(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数
Kv |
直线 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
|
等百分比 |
10 |
16 |
25.0 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
|
额定行程
L(mm) |
16 |
25 |
40 |
60 |
|
配用执行
机构型号 |
DKZ-310 |
DKZ-310 |
DKZ-410 |
|
允许压差
(MPa) |
6.4 |
5.0 |
2.8 |
1.7 |
1.7 |
1.0 |
0.6 |
0.48 |
0.33 |
0.18 |

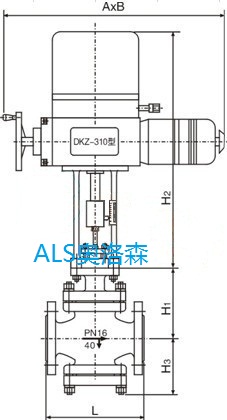

外形尺寸
|
公称通径DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/40 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
|
A |
460 |
460 |
460 |
460 |
530 |
530 |
530 |
630 |
630 |
630 |
|
B |
230 |
230 |
230 |
230 |
230 |
230 |
230 |
260 |
260 |
260 |
|
H1 |
PN16/40 |
155 |
175 |
180 |
200 |
235 |
250 |
260 |
330 |
350 |
420 |
|
PN64 |
165 |
175 |
185 |
205 |
245 |
255 |
270 |
335 |
365 |
430 |
|
H2 |
49 |
490 |
490 |
490 |
540 |
540 |
540 |
625 |
625 |
625 |
|
H3 |
120 |
120 |
140 |
145 |
190 |
210 |
220 |
270 |
280 |
320 |
|
|
| |
|
|
|
|
