现在的位置：首页--产品总汇--电动调节阀--ZAZN电动双座调节阀

	名称：	ZAZN电动双座调节阀
	类别：	电动调节阀
	型号：	ZAZN
	口径：	DN25～250mm
	压力：	1.6-6.4MPa
	材质：	WCB 304 316 316L

产品详细介绍

概述

ZAZN电动双座调节阀，由DKZ型直行程电动执行机构和直通双座阀两部分组成。以交流220V电源为动力，接受0～10或mA或4～20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。座阀有上、下两个阀芯球，流体作用在上、下阀芯上的推力，其方向相反而大小接近，不平衡力很小，允许压差大，额定流量系数比同口径的单座阀大，但该阀的泄漏较单座阀大。适用于对泄露量要求不严格，阀前后压差较大的干净介质场合。

技术参数和性能

型式	直通双座铸造球型阀
公称通径	25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力	PN1.6、4.0、6.4MPa
法兰标准	JB/T79.1-94、79.2-94等
材料	铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上阀盖	标准型-17～+230℃、散热型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内组件

阀芯型式	双座柱塞型阀芯
流量特性	等百分比特和和线性特性
材料	不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。

执行机构

型号	DKZ-310/310C				DKZ-410/410C				DKZ-510/510C				DKZ-610/610C
输出力推(N)	4000				6400				16000				25000
行程L(mm)	10	16	25	30	18	30	40	60	30	50	60	100	30	50	60	100
全程时间(S)	8	12.5	20	24	15	24	30	48	16	30	40	60	16	30	40	60
主要技术参数	电源电压：220V/50Hz 输入电阻：Ⅲ250Ω、Ⅱ200Ω 输入通道：3 个
	输入信号：4-20mA或0-10mA.DC 输出信号：4-20mA或0-10mA.DC 手操功能：手轮
	环境温度：-25～+70℃ 环境湿度：≤95%

阀作用型式

电关式(B)；电开式(K)

性能

项目			技术指标
基本误差%			±5.0
回差%			≤3.0
死区%			≤3.0
始终点偏差%	气开	始点	±2.5
		终点	±5.0
	气关	始点	±5.0
		终点	±2.5
额定行程偏差%			≤2.5
泄漏量l/h			0.1%×阀额定容量
可调范围R			30:1

额定流量系数Kv、额定行程、配用执行机构型号、允许压差

公称通径 DN(mm)	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 DN(mm)	26	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 Kv	10	16	25	40	72	100	160	250	400	630	1000	1600
额定行程 L(mm)	16		25		40			60			100
配用执行机构型号	DKZ-310		DKZ-310		DKZ-410			DKZ-410			DKZ-510
允许压差 (MPa)	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	53.8

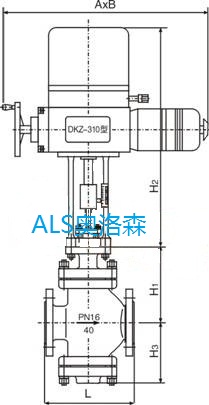

外形尺寸

公称通径DN		25	32	40	50	65	80	100	125	150	200
L	PN16/40	185	200	220	250	275	300	350	410	450	550
L	PN64	200	210	235	265	295	320	370	440	475	570
A		460	460	460	460	530	530	530	630	630	630
B		230	230	230	230	230	230	230	260	260	260
H1	PN16/40	155	175	180	200	235	250	260	330	350	420
H1	PN64	165	175	185	205	245	255	270	335	365	430
H2		49	490	490	490	540	540	540	625	625	625
H3		120	120	140	145	190	210	220	270	280	320

注：1、其余结构外形尺寸参照ZMABP气动薄膜单座调节阀。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
