无分类 |
现在的位置:首页--产品总汇--无分类--电动快装卫生球阀 |
|
 |
名称: |
电动快装卫生球阀 |
|
类别: |
无分类 |
型号: |
ZDHO81 |
口径: |
DN15~100mm |
压力: |
1.6-6.4MPa |
材质: |
304 316 316L |
|
产品详细介绍 |
电动快装卫生球阀
1、采用304、316不锈钢精制而成
2、流道内壁240Grit抛光,保持流体畅通无阻
3、采用的全包PTFE没有死角
4、无支架与执行器一体式连接
主要结构参数
驱动电源
|
AC220V/AC380V/DC24V (带手动)
|
公称通径
|
15~100mm
|
公称压力
|
1.6~6.3Mpa
|
适用温度
|
-20℃~+200℃
|
连接方式
|
对焊、卡箍
|
阀结构
|
三块式
|
阀体材质
|
304、316 、316L
|
阀芯材质
|
|
密封材质
|
PTFE
|
适用材质
|
卫生级别工矿适用
|

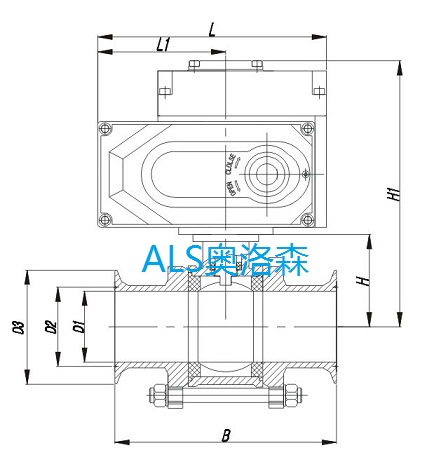

连接尺寸及重量
规格
|
D1
|
D2
|
D3
|
H1
|
H
|
L
|
L1
|
执行机构选配
|
1/2
|
10.70
|
27.50
|
34.00
|
148
|
35
|
123
|
74
|
ALS-003
|
3/4
|
15.20
|
27.50
|
34.00
|
162
|
39
|
123
|
74
|
ALS-003
|
1
|
22.60
|
43.50
|
50.50
|
163.50
|
50.50
|
160
|
89
|
ALS-003
|
1-1/4
|
31.30
|
43.50
|
50.50
|
171.50
|
50.50
|
160
|
89
|
ALS-005
|
1-1/2
|
35.60
|
43.50
|
50.50
|
187.00
|
66.00
|
189
|
107
|
ALS-008
|
2
|
48.60
|
56.50
|
64.00
|
187.1
|
66.00
|
189
|
107
|
ALS-010
|
2-1/2
|
60.30
|
70.50
|
75.50
|
222.00
|
93.00
|
189
|
107
|
ALS-015
|
3
|
72.90
|
83.00
|
91.00
|
233
|
104.00
|
189
|
152
|
ALS-015
|
4
|
97.40
|
110.50
|
119.00
|
276
|
112.00
|
226
|
152
|
ALS-020
|
注:以上选配参数仅供参考,具体以实际情况为准 |
|
|
|
|
|
|
