产品概述
HQ系列防爆电动执行器用于控制0°-270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、档板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热、楼宇自控、轻工等各行业中。它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号与控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达5000N.M。
（该产品已获得防爆认证书，产品质量具有保障）
性能特点
1、壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级IP67，NEMA4和6，并有IP68和防爆型供选择
2、电机-全封闭式鼠笼式电机，体积小、扭矩大、惯性小、绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。

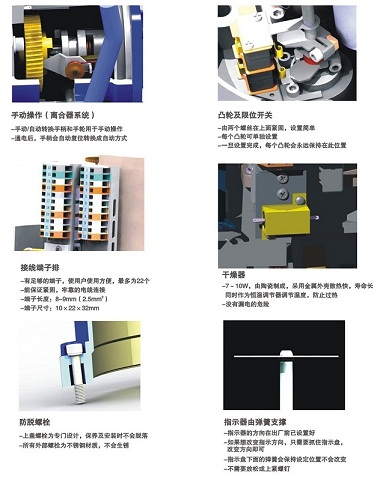

3、手动结构-手轮的设计保证案例可靠、省力、体积小、不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注:在电机不通电的状况下，电动执行器将 保持永久手动状态）

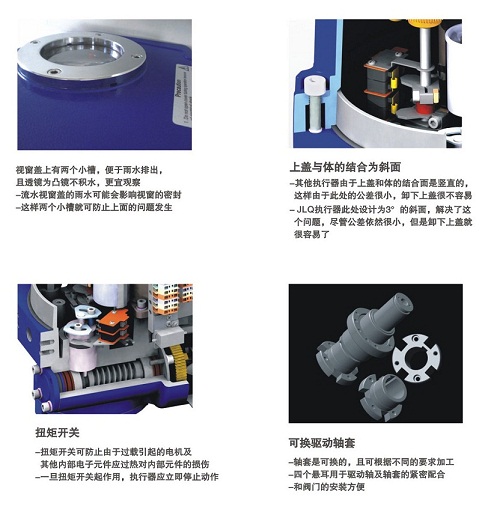

4、指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸透镜设计，不积水，观察方便。
5、干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6、限位开关-机械，电子双重限位。机械限位螺钉可调，案例可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，无需电池支持（微动开关接点均匀为银质触点）
7、扭矩开关-可提供过载保护（HQ-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
8、自锁-精密和双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
9、防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采为不锈钢材质。
10、安装-底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
11、线路-控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种符加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工）
12、智能模块-采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
13、阀位数字显示-执行器在打开或关闭过程中，阀位的变化在液晶屏上以上数字方式实时显示。
14、相序自动调整-智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。
技术参数
|
型号 |
最大输出扭矩 |
动作时间60/50HZ |
最大
轴径 |
电机
F级 |
额定电流（A）50HZ |
手轮
转数 |
重
量 |
|
单相 |
三相 |
|
N·M |
90° |
mm |
W |
110V |
220V |
380V |
440V |
N |
kg |
|
HQ-005 |
50 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
10 |
7.5 |
|
HQ-008 |
80 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
10 |
7.5 |
|
HQ-010 |
100 |
18/22 |
φ20 |
20 |
1.10/0.95 |
0.55/0.54 |
0.3/0.3 |
N/A |
10 |
7.5 |
|
HQ-015 |
150 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.88/0.84 |
0.31/0.31 |
0.30/0.31 |
11 |
17.3 |
|
HQ-020 |
200 |
21/25 |
φ22 |
40 |
1.65/1.67 |
0.89/0.85 |
0.31/0.31 |
0.30/0.31 |
11 |
17.3 |
|
HQ-030 |
300 |
26/31 |
φ35 |
90 |
1.85/1.86 |
0.92/0.92 |
0.35/0.35 |
0.34/0.34 |
13.5 |
22 |
|
HQ-050 |
500 |
26/31 |
φ35 |
90 |
3.60/3.62 |
1.55/1.58 |
0.59/0.59 |
0.58/0.58 |
13.5 |
23 |
|
HQ-060 |
600 |
26/31 |
φ35 |
120 |
3.65/3.62 |
1.60/2.20 |
0.60/0.59 |
0.59/0.58 |
13.5 |
23 |
|
HQ-080 |
800 |
31/37 |
φ45 |
180 |
4.10/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
16.5 |
29 |
|
HQ-120 |
1200 |
31/37 |
φ45 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
16.5 |
29 |
|
HQ-150 |
1500 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
49.5 |
83 |
|
HQ-200 |
2000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.15/2.20 |
0.85/0.85 |
0.79/0.79 |
49.5 |
83 |
|
HQ-300 |
3000 |
93/112 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
49.5 |
83 |
|
HQ-400 |
4000 |
155/185 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
82.5 |
83 |
|
HQ-500 |
5000 |
155/185 |
φ65 |
180 |
4.20/4.10 |
2.35/2.30 |
0.87/0.87 |
0.81/0.81 |
82.5 |
83 |
标准规格
|
外壳 |
防水级别IP68,NEMA4 and 6 |
|
|
电机电源 |
标准：220V AC 单相
可选：110V AC 单相，380/440V AC 3相，50/Hz，±10%
24V/DC/110V DC/220V DC |
|
|
电机 |
鼠笼式异步电机 |
|
|
限位开关 |
开/关，各1个，SPDT，250V AC 10A |
|
|
辅助限位开关 |
开/关，各1个，SPDT，250V AC 10A |
|
|
扭矩开关 |
天/关，各1个，SPDT，250V AC 10A |
ALS-005/008/010除外 |
|
行程 |
90°± 10° |
0°- 270°可选 |
|
失速保护/操作温度 |
内置过热保护，开115℃±5℃/关97℃ ±5℃ |
|
|
指示器 |
连续的位置指示刻度 |
|
|
手动操作 |
机械离合机构，配手轮操作 |
|
|
自锁装置 |
蜗轮，蜗杆机构提供自锁 |
|
|
机械限位 |
2个外部调整螺栓 |
|
|
干燥器 |
7-10W（110/220V AC） |
|
|
接线孔 |
2个PF 3/4″ |
|
|
环境温度 |
-20℃-+70℃ |
|
|
润滑 |
铝基润滑脂（EP型） |
|
|
材料 |
钢、铝合金、铝青铜、聚碳酸脂 |
|
|
环境湿度 |
最大90%。RH |
非凝结 |
|
抗震性能 |
X Y Z 10kg，0.2-34 Hz，30分钟 |
|
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
 |
