电动V型球阀
概述
电动V型球阀，配用ALS、HQ、3810系列执行机构，开关型只需输入单相电源即可控制运转、实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力大，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径、角型、三通连接外的大部分场合，适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。
可选功能：开关型、调节型、防爆型
产品特点
1、结构简单、重量轻、材料成本低，比同样流通能力的直行程调节阀较经济。
2、不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响。
3、阀座在其外径处衬有不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀 座的结构。
4、具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内,保证控制的精确性。
5、当阀门关闭时，V型缺口与硬密封阀座之间产生楔形剪切作用，并具有自洁功能可防止球芯卡死，适用于管线结垢冻结、含纤维质的流体、料浆类流体、高粘度流体，含聚合物、颗粒物、结晶体等流体控制场合。
规格参数
|
公称通径DN(mm)
|
25-400
|
|
公称压力PN(MPa)
|
1.6-6.4
|
|
公称压力
PS(MPa)
|
强度试验
|
2.4-9.6
|
|
密封试验
|
1.76-7.0
|
|
材料/代号
|
C
|
P
|
R
|
|
主要
零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球杆
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
聚四氟乙烯、不锈钢、硬质合金
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
适用
工况
|
适用介质
|
水，蒸汽，油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28-400℃
|
-28-500℃
|
| |
连接形式
|
对夹式、法兰式、法兰按JB79-59标准
|
技术性能参数
|
公称压力PN（MPa）
|
1.6 2.5 4.0 6.4
|
|
工作转角
|
0-90°
|
|
流量特性
|
二位开关型：全开或全闭式，调节型：近似等百分比
|
|
泄漏量（Q）
|
软密封：O泄漏符合ANSI B16.104 5级 硬密封：≤10-4×阀的额定容量
|
|
允许压差
|
≤公称压力
|
|
电动执
行机构
|
型 号
|
ALS系列、HQ型、3810R系列、PSQ系列、QT或QB型
|
|
电源电压
|
AC220V、AC380V、DC24V
|
|
作用形式
|
开关型/调节型（隔爆型）
|
|
调节型
|
输入信号
|
0～10mA、4～20mA 、1-5VDC
|
|
输出信号
|
0～10mA、4～20mA 、1-5VDC
|
|
基本误差
|
≤±2.5%
|
|
回 差
|
≤±2.5%
|
|
死 区
|
≤2%
|
|
可调节比
|
250:1
|
|
开关型
|
电源电压
|
AC220V/AC380V/DC24V
|
|
反馈信号
|
有源触点信号、无源触点信号
|

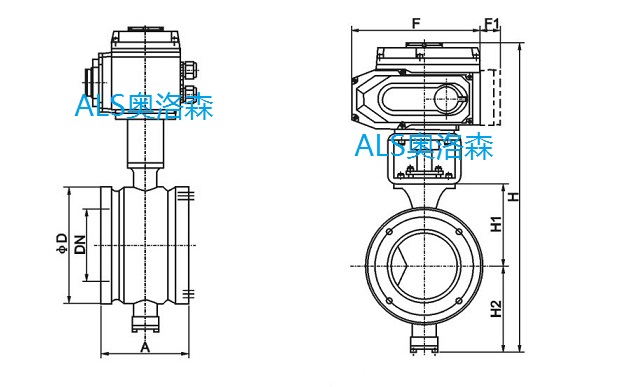

连接尺寸
|
公称通径DN(mm)
|
尺寸(mm)
|
执行机构选配
(常温常压)
|
|
A
|
φD
|
H1
|
H2
|
H
|
F
|
F1
|
|
15
|
62
|
φ64
|
74
|
75
|
390
|
161
|
40
|
ALS-005
|
HQ-005
|
|
20
|
62
|
φ64
|
74
|
75
|
390
|
161
|
40
|
ALS-005
|
HQ-005
|
|
25
|
62
|
φ64
|
74
|
75
|
390
|
161
|
40
|
ALS-008
|
HQ-008
|
|
32
|
62
|
φ78
|
80
|
75
|
400
|
188
|
40
|
ALS-010
|
HQ-010
|
|
40
|
62
|
φ82
|
85
|
75
|
405
|
188
|
40
|
ALS-010
|
HQ-010
|
|
50
|
75
|
φ100
|
87
|
95
|
430
|
188
|
40
|
ALS-010
|
HQ-010
|
|
65
|
80
|
φ120
|
105
|
115
|
460
|
188
|
40
|
ALS-015
|
HQ-015
|
|
80
|
100
|
φ131
|
115
|
125
|
520
|
268
|
40
|
ALS-020
|
HQ-020
|
|
100
|
115
|
φ158
|
125
|
125
|
530
|
268
|
40
|
ALS-020
|
HQ-020
|
|
125
|
130
|
φ180
|
140
|
155
|
570
|
268
|
40
|
ALS-020
|
HQ-020
|
|
150
|
160
|
φ216
|
153
|
165
|
600
|
268
|
40
|
ALS-040
|
HQ-040
|
|
200
|
200
|
φ268
|
200
|
195
|
680
|
268
|
40
|
ALS-040
|
HQ-040
|
|
250
|
240
|
φ325
|
225
|
225
|
730
|
268
|
40
|
ALS-060
|
HQ-060
|
|
