电动衬氟蝶阀
概述
ZDWF型电动衬氟蝶阀由ALS、HQ、3810等系列电动执行机构和全衬聚四氟乙烯的蝶阀构成，采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，较长的使用寿命；可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体（包括蒸汽）的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
主要特点:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
主要技术参数和性能指标
|
公称通径DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
|
公称压力PN（MPa） |
0.6、1.0、1.6 |
|
流量特性 |
近似等百分比、直线特性、 |
|
阀板转角（度） |
0°～至90°（可调） |
|
允许泄漏量等级 |
零泄露 |
|
执行器型号 |
ALS、HQ、 3810R、PSQ或QB型 |
|
作用形式 |
开关型、智能调节型、（隔爆型） |
|
电源电压 |
AC220V 50Hz或AC380V 50Hz |
|
调节型 |
输入信号 |
DC4～20mA DC0～10mA 1-5V DC |
|
输出信号 |
DC4～20mA DC0～10mA 1-5V DC |
|
基本误差 |
≤±2.5% |
|
回 差 |
≤±2.5% |
|
死 区 |
≤1% |
|
可调节比 |
250:1 |
|
开关型 |
电源电压 |
AC220V/AC380V/AC110V/DC24V |
|
反馈信号 |
有源触点信号、无源触信号 |
试验压力及适用介质
|
公称通径 |
DN（mm） |
50～1200 |
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
|
气密封试验 |
0.6 |
0.6 |
0.6 |
|
适用介质 |
硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。 |
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢衬聚四氟乙烯 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢包衬聚四氟乙烯 |
|
密封圈 |
各种橡胶、聚四氟乙烯 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
O型圈、柔性石墨 |

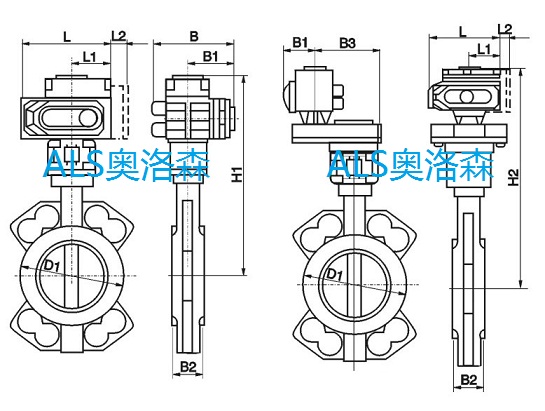

安装尺寸（单位：mm）
|
通径 |
L |
L1 |
L2 |
B |
B1 |
B2 |
H2 |
D1 |
执行器机构选配
（常温常压） |
|
50 |
161 |
71.5 |
40 |
120.5 |
62 |
42.6 |
297 |
92 |
ALS-005 |
HQ-005 |
|
65 |
161 |
71.5 |
40 |
120.5 |
62 |
45.6 |
310 |
106 |
ALS-005 |
HQ -005 |
|
80 |
161 |
71.5 |
40 |
120.5 |
62 |
45.6 |
331 |
122 |
ALS-005 |
HQ -005 |
|
100 |
161 |
71.5 |
40 |
120.5 |
62 |
51.6 |
348 |
150 |
ALS-008 |
HQ -008 |
|
125 |
188 |
81 |
40 |
165 |
75 |
55.6 |
428 |
177 |
ALS-010 |
HQ -010 |
|
150 |
268 |
117 |
40 |
268 |
119 |
55.6 |
447 |
204 |
ALS-020 |
HQ -020 |
|
200 |
268 |
117 |
40 |
268 |
119 |
59.6 |
481 |
260 |
ALS-040 |
HQ -050 |
|
250 |
268 |
117 |
40 |
268 |
119 |
67.6 |
520 |
314 |
ALS-060 |
HQ -060 |
|
300 |
268 |
117 |
40 |
268 |
119 |
77.6 |
548 |
370 |
ALS-080 |
HQ -080 |
|
350 |
268 |
117 |
40 |
268 |
119 |
79 |
583 |
422 |
ALS-100 |
HQ -120 |
|
400 |
268 |
117 |
40 |
268 |
119 |
105 |
615 |
473 |
ALS-200 |
HQ -200 |
|
450 |
268 |
117 |
40 |
268 |
119 |
112 |
819 |
526 |
ALS-300 |
HQ -300 |
|
500 |
268 |
117 |
40 |
268 |
129 |
847 |
577 |
473 |
ALS-400 |
HQ -400 |
|
