电动通风蝶阀

概述

D941W型电动通风调节蝶阀，由角型程电子式电动执行器和蝶形阀调节机构组成。采用ALS型、HQ型、3810型全电子式电动执行器为通风蝶形阀的驱动装置。机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的（4-20mA或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。

其主要特点：

通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力≤0.6MPa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。

主要技术参数和性能指标

公称通径DN（mm）		DN50~DN2000
公称压力PN(MPa)		0.1、0.25、0.6
阀芯转角		0~70°
作用形式		电开式或电闭式
流量特性		近似等百分比
允许压差MPa		0.6
性能指标		基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压		AC220V、AC380V、DC24V
调节型	信号范围	0~10mA、4~20mA、1.5VDC
开关型	电信号	AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号

主要零件材料及适用温度、介质

材料代号	碳钢C（WCB）	不锈钢P（304）	不锈钢R（316）
阀体	WCB	1Cr18Ni9	1Cr18Ni12Mo2
阀板	WCB或1Cr18Ni9	1Cr18Ni9	1Cr18Ni12Mo2
阀杆	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2
阀座密封	与阀体相同	与阀体相同
填料	聚四氟乙烯、柔性石墨
适用温度	≤300℃		≤550℃

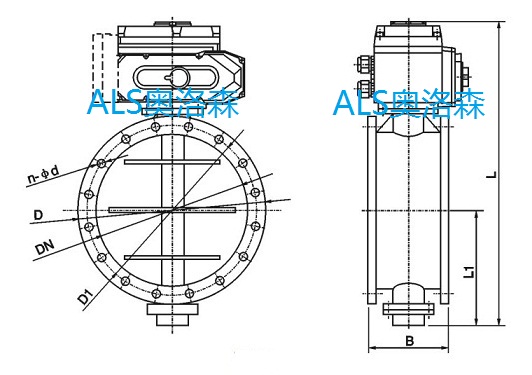

主要连接尺寸（单位：mm）

公称通径 DN	D	D1	L	L1	B	n-Φd	执行器机构选配（常温常压）
50	140	110	286	70	100	4-14	ALS-005	HQ-005
65	160	130	306	80	100	4-14	ALS -005	HQ-005
80	190	150	334	95	100	4-18	ALS -008	HQ-008
100	210	170	354	105	120	4-18	ALS -010	HQ-010
125	240	200	384	120	120	8-18	ALS -010	HQ-010
150	265	225	409	132	120	8-18	ALS -010	HQ-010
200	320	280	593	160	140	8-18	ALS -010	HQ-010
250	375	335	650	187	140	12-18	ALS -020	HQ-020
300	440	395	715	220	170	12-22	ALS -020	HQ-020
350	490	445	814	245	170	12-22	ALS -030	HQ-030
400	540	495	863	270	190	16-22	ALS -040	HQ-050
450	595	550	918	270	190	16-22	ALS -040	HQ-050
500	645	600	1016	322	160	20-22	ALS -060	HQ-060
600	755	705	1128	377	210	20-26	ALS -060	HQ-060
700	860	810	1233	430	210	24-28	ALS -100	HQ-120
800	975	920	1344	487	210	24-30	ALS -100	HQ-120
900	1075	1020	1560	537	250	24-30	ALS -160	HQ-150
1000	1175	1120	1660	587	250	28-30	ALS -200	HQ-200
1200	1405	1340	1890	687	250	32-33	ALS -200	HQ-200
1400	1630	1560	2670	760	300	36-38	ALS -300	HQ-300
1600	1830	1760	2810	895	300	40-36	ALS -300	HQ-300
1800	2045	1970	3020	995	300	44-39	ALS -400	HQ-400
2000	2265	2180	3220	1095	300	48-42	ALS -400	HQ-400
