气动超薄球阀
概述
气动超薄球阀是气动球阀中的一种，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
技术规范
|
公称通径DN（mm） |
50-600 |
|
公称压力PN(MPa) |
1.6 |
2.5 |
|
公称压力
PS(MPa) |
强度试验 |
2.4 |
3.75 |
|
密封试验 |
1.76 |
2.75 |
|
材料\材料代号 |
C |
P |
R |
|
主 要
零 件 |
阀 体 |
WCB |
ZG1Cr 18Ni 9Ti |
ZG0Cr 18Ni 12Mo2Ti |
|
球 体 |
WCB |
ZG1Cr 18Ni 9Ti |
ZG0Cr 18Ni 12Mo2Ti |
|
阀 杆 |
2Cr13 |
1Cr 18Ni 9Ti |
0Cr 18Ni 12Mo2Ti |
|
密封圈 |
增强聚四氟乙烯 对位聚苯 |
|
填 料 |
聚四氟乙烯 柔性石墨 |
|
适 用
工 况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28℃ - 250℃ |
|
执行器 |
型 号 |
DA/SR系列、GTD/GTE系列、AW系列等 |
|
气源压力 |
0.4-0.7MPa |
|
执行标准 |
设计制造 |
结构长度 |
法兰尺寸 |
试验检验 |
|
GB/12237 |
ALSQB |
GB/9113、JB/T 79 |
JB/T9092 |
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构

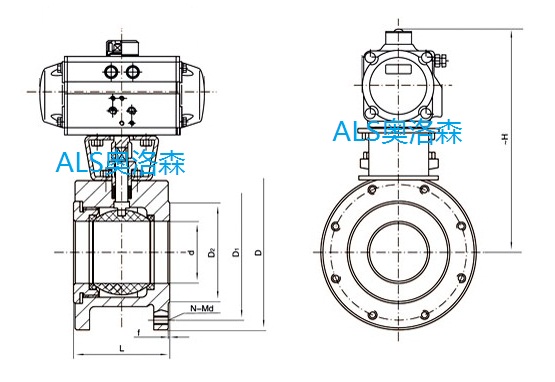

主要外形及连接尺寸
|
公称通径
DN |
外形尺寸 Outline Size |
|
GB标准外形及连接尺寸（PN1.6Mpa） |
ANSI标准外形及连接尺寸（Class150） |
|
L |
H |
D |
D1 |
n-Φd |
L |
H |
D |
D1 |
n-Φd |
|
50 |
60 |
335 |
165 |
125 |
2-18 2-M16 |
48 |
335 |
152 |
120.5 |
2-19 2-M16 |
|
65 |
60 |
363 |
185 |
145 |
2-18 2-M16 |
48 |
363 |
178 |
139.5 |
2-19 2-M16 |
|
80 |
60 |
395 |
200 |
160 |
2-18 2-M16 |
50 |
395 |
190 |
152.5 |
2-19 2-M16 |
|
100 |
60 |
465 |
220 |
180 |
6-18 2-M16 |
50 |
465 |
229 |
190.5 |
6-19 2-M16 |
|
125 |
60 |
530 |
250 |
210 |
6-18 2-M16 |
57 |
530 |
254 |
216 |
6-22 2-M20 |
|
150 |
70 |
630 |
285 |
240 |
6-23 2-M20 |
57 |
630 |
279 |
241.5 |
6-22 2-M20 |
|
200 |
80 |
750 |
340 |
295 |
6-23 2-M20 |
70 |
750 |
343 |
298.5 |
6-22 2-M20 |
|
250 |
86 |
900 |
395 |
350 |
8-23 4-M20 |
70 |
900 |
406 |
362 |
8-25 4-M22 |
|
300 |
92 |
1120 |
442 |
400 |
8-23 4-M20 |
76 |
1120 |
483 |
432 |
8-25 4-M22 |
|
350 |
100 |
1260 |
505 |
460 |
10-23 6-M20 |
76 |
1260 |
533 |
476 |
18-29 4-M27 |
|
400 |
120 |
1450 |
565 |
515 |
10-25 6-M20 |
89 |
1450 |
597 |
540 |
12-29 4-M27 |
|
450 |
125 |
1600 |
615 |
565 |
14-25 6-M22 |
89 |
1600 |
635 |
578 |
12-32 4-M30 | |
