气动PVC球阀
产品详细介绍
公称通径：DN15-200mm
压力范围：1.0Mpa
介质温度：-10℃-110℃
阀体材料：PVC
附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
主要零件材质表
|
项目 |
零件 |
Pcs |
材质 |
项目 |
零件 |
Pcs |
材质 |
|
1 |
阀杆 |
1 |
氧化聚氟乙烯，聚偏二氟乙烯
UPVC,PP,CPVC,PVDF |
9 |
阀杆O型圈 |
1 |
EPDM,VITON |
|
2 |
球芯 |
1 |
UPVC,PP,CPVC,PVDF |
10 |
阀座传送 |
2 |
UPVC,PP,CPVC,PVDF |
|
3 |
阀体 |
1 |
UPVC,PP,CPVC,PVDF |
11 |
黄铜 Brass s |
1 |
黄铜 Brass inserts |
|
4 |
连接螺母 |
2 |
UPVC,PP,CPVC,PVDF |
12 |
法兰 |
2 |
聚偏二氟乙烯
UPVC,PVDF |
|
5 |
未端连接器 |
1 |
UPVC,PP,CPVC,PVDF |
13 |
支架 |
1 |
SUS304 |
|
6 |
阀座t |
2 |
聚四氟乙烯 PTFE |
14 |
阀杆连接器 |
1 |
SUS304 |
|
7 |
阀杆O型圈 |
1 |
EPDM,VITON |
15 |
气胎 |
1 |
合金 |
|
8 |
阀座传送O型 |
2 |
EPDM,VITON |
|
|
|
|

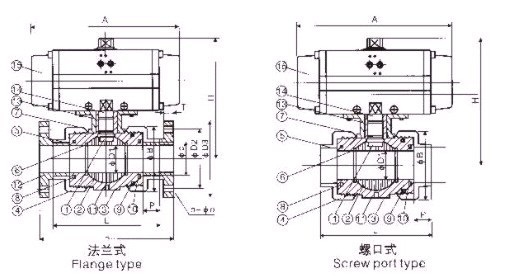

主要外形及连接尺寸
|
公称通径
DN |
D1 |
D2 |
D3 |
d |
e |
n |
P |
L |
H |
H1 |
A |
J |
T |
K |
E |
S |
S1 |
|
插座
Plug |
线
Line |
插座
Plug |
线
Line |
法兰
Flange |
|
15 |
15 |
65 |
95 |
20 |
1/2 |
14 |
4 |
16.0 |
113 |
113 |
147 |
151.6 |
40 |
137 |
66 |
15 |
31.0 |
|
3/16-24G |
2 |
|
20 |
19 |
75 |
105 |
25 |
3/4 |
14 |
4 |
18.5 |
124 |
124 |
161 |
157.7 |
40 |
137 |
66 |
15 |
37.0 |
|
1/4-20G |
2 |
|
25 |
25 |
85 |
115 |
32 |
1 |
14 |
4 |
22.0 |
142 |
142 |
187 |
162.0 |
40 |
137 |
66 |
16 |
40.0 |
|
1/4-20G |
2 |
|
32 |
38 |
100 |
140 |
40 |
11/4 |
18 |
4 |
26.0 |
178.3 |
178.3 |
225.3 |
197.7 |
55 |
152 |
73 |
16 |
55.3 |
|
5/16-18G |
2 |
|
40 |
38 |
110 |
150 |
50 |
11/2 |
18 |
4 |
31.0 |
178.3 |
178.3 |
225.3 |
197.7 |
55 |
152 |
73 |
16 |
55.3 |
|
5/16-18G |
2 |
|
50 |
50 |
120 |
165 |
63 |
2 |
18 |
4 |
37.5 |
201.9 |
201.9 |
255.9 |
225.3 |
55 |
202 |
85 |
20 |
68.4 |
|
5/16-18G |
2 |
|
65 |
65 |
145 |
185 |
75 |
21/2 |
18 |
4 |
43.5 |
224 |
224 |
277 |
278.2 |
68 |
271 |
110 |
20 |
79.0 |
40.0 |
1/4-20G |
4 |
|
80 |
78 |
160 |
200 |
90 |
3 |
18 |
8 |
51.0 |
276.1 |
276.1 |
333.1 |
307.7 |
85 |
271 |
110 |
22 |
79.0 |
40.0 |
1/4-20G |
4 |
|
100 |
100 |
180 |
220 |
110 |
4 |
18 |
8 |
61.0 |
327.0 |
327.0 |
384.0 |
362.0 |
80 |
360 |
140 |
22 |
121.3 |
49.8 |
5/16-18G4 |
4 | |
